Cabine di verniciatura · Impianti di verniciatura · Cabine di essiccazione
Cabine e impianti di verniciatura su misura.
SAPI progetta e realizza impianti di verniciatura per l'industria: dalla singola cabina di verniciatura al reparto di verniciatura completo con essiccazione, sistema di trasporto e alimentazione vernice. Sviluppati e prodotti in Germania.
- Dal 1970Impiantistica da Möttingen
- 2 in 1Verniciatura ed essiccazione in un'unica cabina
- fino a 2.000 kgSistema di trasporto con scambi
- Gasolio, gas, elettricoRiscaldamento a scelta
Funzionamento
Come funziona una cabina di verniciatura
Per una verniciatura perfetta è decisivo il flusso dell'aria. Scegliete modalità operativa e tipo di aspirazione e cliccate sui numeri per vedere i singoli gruppi.
- Aria esterna
- Aria di immissione (colore = temperatura)
- Aria di scarico (filtrata)
- Vernice / nebbia di vernice
ⓘ Rappresentazione semplificata: Immagini e illustrazioni possono differire dai progetti reali. L'animazione è una rappresentazione semplificata e schematica del principio di funzionamento.
Bruciatore a vena d'aria direttamente nel flusso di immissione: riscaldamento rapido con elevato rendimento.
L'aria esterna viene aspirata, filtrata, riscaldata se necessario e immessa uniformemente in cabina attraverso il plenum filtrante a soffitto. Il flusso d'aria allontana la nebbia di vernice dall'operatore verso l'aspirazione. Qui i separatori di overspray trattengono le particelle di vernice e il ventilatore espelle l'aria depurata attraverso il tetto.
Aspirazione a pavimento: l'aria scende verticalmente dal soffitto attraverso i grigliati nel canale a pavimento. I pezzi si possono verniciare da tutti i lati e la nebbia di vernice scende uniformemente verso il basso.
-
Aspira aria esterna, la filtra e la riscalda tramite bruciatore o scambiatore di calore. Così la cabina resta alla temperatura di verniciatura anche d'inverno.
-
L'aria di immissione entra in cabina in modo uniforme e senza polvere attraverso ampi filtri a soffitto. I materassini filtranti si sostituiscono facilmente.
-
Pareti chiare e lampade LED garantiscono un'ottima visibilità. I pezzi entrano in cabina su carrelli o tramite il sistema di trasporto.
-
A seconda del modello tramite grigliati a pavimento o tramite parete aspirante. I filtri per overspray trattengono la nebbia di vernice.
-
Il ventilatore espelle l'aria filtrata attraverso il tetto. In presenza di concentrazioni di solventi più elevate consigliamo anche filtri a carboni attivi.
-
In essiccazione l'aria calda viene ricircolata. In opzione uno scambiatore di calore a flussi incrociati o un recuperatore rotativo recupera energia dall'aria di scarico.
Componenti
Cosa comprende un impianto di verniciatura SAPI
Ogni impianto viene progettato per i vostri pezzi e il vostro processo. Questi gruppi sono di norma inclusi.
Cabina di verniciatura
Il cuore dell'impianto, con moderna filtrazione e ventilazione dell'aria per un ambiente privo di polvere e risultati di verniciatura ottimali.
Immissione e trattamento aria
Sostituisce l'aria aspirata con aria esterna filtrata e climatizzata e mantiene in equilibrio il bilancio d'aria della cabina.
Sistema di estrazione
Rimuove overspray e composti organici volatili (VOC) dalla cabina, proteggendo la qualità dell'aria e gli operatori.
Forno di essiccazione e polimerizzazione
Dopo l'applicazione i pezzi induriscono nel forno o direttamente nella cabina combinata, ottenendo una superficie resistente e duratura.
Sistema di trasporto
Un sistema di trasporto automatizzato porta i pezzi dalla cabina di verniciatura al forno, in modo efficiente e costante.
Alimentazione vernice
Un sistema integrato di alimentazione vernice con pompe airless rifornisce di vernice l'intera cabina di verniciatura.
Quadro di comando
Il cervello dell'impianto: da qui l'operatore regola ventilazione, temperatura e velocità del sistema di trasporto.
Illuminazione LED
Lampade LED luminose ed efficienti, resistenti alle condizioni gravose e agli agenti chimici del reparto di verniciatura.
Allestimento su misura
Pensato per la vostra azienda

Sistema di trasporto
Movimentazione per impianti di verniciatura e sabbiatura
Sistemi di trasporto con incroci e scambi movimentano pezzi fino a 2.000 kg. Sabbiatura, carico, verniciatura ed essiccazione si collegano così in un'unica linea continua.
- Pezzi fino a 2.000 kg
- Incroci e scambi
- Collegamento a sabbiatrice e locale di essiccazione

Riscaldamento ed energia
Molteplici soluzioni di riscaldamento ed essiccazione
Scegliamo il gruppo termico in base alla vostra fonte di energia. Il recupero di calore riduce i costi di esercizio; con concentrazioni di solventi più elevate consigliamo filtri a carboni attivi.
- Gasolio o gas diretto con bruciatore a vena d'aria
- Gas indiretto con camera di combustione
- Acqua calda pompata o elettrico
- Recupero di calore: scambiatore a flussi incrociati o recuperatore rotativo

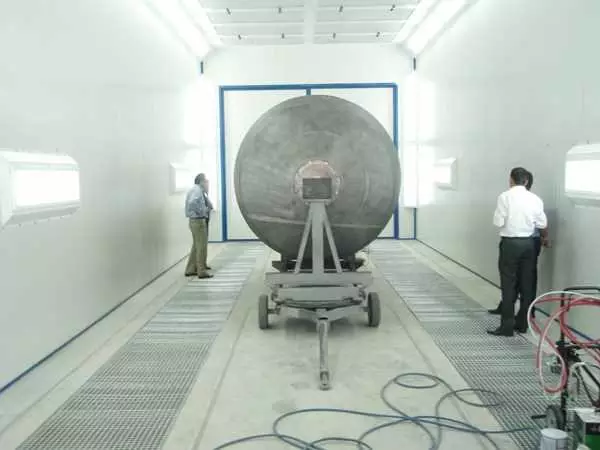

Cabina combinata
Verniciatura ed essiccazione in un'unica cabina
Nella cabina combinata di verniciatura ed essiccazione, terminata la verniciatura si passa all'essiccazione. Si risparmiano spazio e movimentazioni. In fase di progetto teniamo conto dei nuovi cicli di verniciatura come vernici all'acqua, poliuretaniche, epossidiche allo zinco o epossidiche al ferro micaceo.
- Commutazione verniciatura / essiccazione
- Elementi filtranti facili da sostituire
- Progettata per i moderni cicli di verniciatura
Galleria
Impianti di verniciatura SAPI
Reparti di verniciatura, cabine combinate e componenti realizzati. Cliccate per ingrandire.
Video
Impianti di verniciatura in azione
Perché SAPI
Perché scegliere le nostre cabine di verniciatura ed essiccazione
- 01
Qualità
Integrazione studiata di filtrazione, immissione aria, controllo e sistema di trasporto per un funzionamento senza intoppi e risultati eccellenti.
- 02
Sicurezza
Aspirazione efficiente, dispositivi antincendio e materiali resistenti al fuoco e agli agenti chimici per un ambiente di lavoro sicuro.
- 03
Su misura
Nessuna taglia unica: design e funzioni vengono adattati ai vostri pezzi e ai vostri processi.
- 04
Manutenzione semplice
Materiali durevoli e facili da pulire, elementi filtranti sostituibili rapidamente.
- 05
Assistenza
Vi seguiamo in progettazione, montaggio e messa in servizio e vi supportiamo nella manutenzione e nella risoluzione dei guasti.
- 06
Ambiente
Filtrazione efficace dell'aria di scarico, luce LED e recupero di calore riducono emissioni e costi energetici.
Soluzioni correlate
Altro dal trattamento delle superfici
Container di verniciatura mobile →La cabina di verniciatura in container, installabile rapidamente e trasferibile.
Verniciatura a polvere →Cabine a polvere, forni di polimerizzazione e pretrattamento.
Impianti di sabbiatura →Prima della verniciatura: impianti di sabbiatura per superfici pulite e con ottima adesione.
Domande frequenti
Domande sulle cabine di verniciatura
Quanto è grande una cabina di verniciatura SAPI?
In SAPI non esiste una taglia unica. Realizziamo cabine e impianti di verniciatura su misura per i vostri pezzi, dai piccoli componenti fino ai veicoli ferroviari e alle grandi strutture in acciaio.
Qual è la differenza tra cabina di verniciatura e impianto di verniciatura?
Una cabina di verniciatura è un ambiente chiuso con immissione ed estrazione d'aria proprie. Un impianto di verniciatura comprende di solito una o più grandi cabine con essiccazione, sistema di trasporto, alimentazione vernice e controllo, cioè l'intera linea di verniciatura.
Aspirazione a pavimento o a parete: quale è meglio?
Con l'aspirazione a pavimento l'aria scende verticalmente in un canale a pavimento. È adatta a pezzi grandi da verniciare su tutti i lati. L'aspirazione a parete (flusso trasversale) non richiede canale a pavimento ed è più semplice da installare. Vi consigliamo il modello più adatto al vostro impiego.
Si può anche essiccare in cabina?
Sì. In una cabina combinata di verniciatura ed essiccazione, dopo la verniciatura si passa al ricircolo e l'aria viene riscaldata. In alternativa progettiamo un forno di essiccazione e polimerizzazione separato.
Quanto è efficiente dal punto di vista energetico l'impianto?
Le nostre cabine sono dotate di illuminazione LED e trattamento aria a basso consumo. Il ricircolo in essiccazione e il recupero di calore con scambiatore a flussi incrociati o recuperatore rotativo riducono ulteriormente i costi energetici.
Quali tipi di riscaldamento sono possibili?
Gasolio, gas diretto con bruciatore a vena d'aria, gas indiretto con camera di combustione, acqua calda pompata o elettrico.
Di quali dispositivi di sicurezza dispone la cabina?
Sistemi di estrazione efficaci, dispositivi antincendio e materiali resistenti al fuoco e agli agenti chimici. Progettiamo l'impianto secondo le norme di sicurezza vigenti.
Quali materiali si possono verniciare?
Metalli, materie plastiche e legno. L'impianto viene progettato per i vostri cicli di verniciatura, ad esempio vernici all'acqua, poliuretaniche, epossidiche allo zinco o epossidiche al ferro micaceo.
Come avviene l'installazione?
Vi accompagniamo passo dopo passo dalla progettazione al montaggio e alla messa in servizio, per disturbare il meno possibile la vostra produzione.
Quanto costa una cabina di verniciatura?
Il prezzo dipende da dimensioni, aspirazione, riscaldamento, essiccazione e sistema di trasporto. Inviateci dimensioni dei pezzi e quantità: vi prepareremo un'offerta personalizzata.
