Cabine de vopsire · Hale de vopsire · Cabine de uscare
Cabine și hale de vopsire la comandă.
SAPI proiectează și construiește instalații de vopsire pentru industrie: de la o singură cabină de vopsire până la hala de vopsire completă, cu uscare, sistem de transport și alimentare cu vopsea. Dezvoltate și fabricate în Germania.
- Din 1970Construcție de instalații din Möttingen
- 2 în 1Vopsire și uscare într-o singură cabină
- până la 2.000 kgSisteme de transport cu macazuri
- Motorină, gaz, electricÎncălzire la alegere
Funcționare
Cum funcționează o cabină de vopsire
Pentru un rezultat curat al vopsirii, circulația aerului este decisivă. Alegeți modul de funcționare și tipul de exhaustare, apoi faceți clic pe numere pentru a vedea fiecare ansamblu.
- Aer exterior
- Aer introdus (culoare = temperatură)
- Aer evacuat (filtrat)
- Vopsea / ceață de vopsea
Reprezentare simplificată: Imaginile și ilustrațiile pot diferi de proiectele reale. Animația este o reprezentare simplificată, schematică a principiului de funcționare.
Arzător liniar direct în fluxul de aer introdus: încălzire rapidă cu randament ridicat.
Aerul proaspăt este aspirat, filtrat, încălzit la nevoie și introdus uniform în cabină prin plafonul filtrant. Fluxul de aer îndepărtează ceața de vopsea de operator, spre exhaustare. Acolo, separatoarele de ceață de vopsea rețin particulele de vopsea, iar ventilatorul evacuează aerul curățat prin acoperiș.

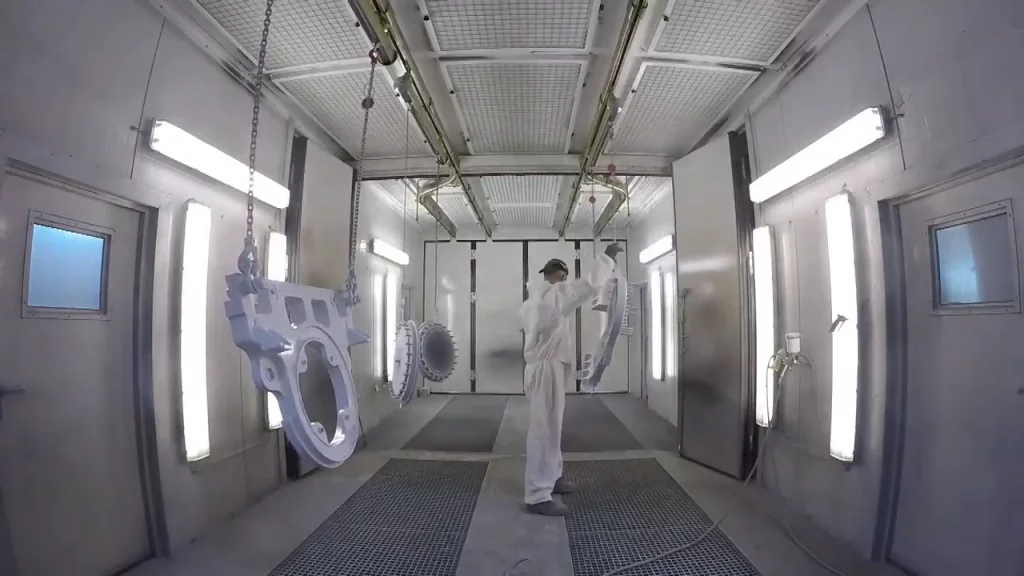

Exhaustare prin pardoseală: aerul curge vertical de la plafon, prin grătare, în canalul din pardoseală. Piesele pot fi vopsite din toate părțile, iar ceața de vopsea coboară uniform.
-
Aspiră aer proaspăt, îl filtrează și îl încălzește cu un arzător sau un schimbător de căldură. Astfel, cabina rămâne la temperatura de vopsire și iarna.
-
Aerul introdus trece prin filtre de plafon de suprafață mare și intră în cabină uniform și fără praf. Saltelele filtrante se înlocuiesc ușor.
-
Pereții deschiși la culoare și corpurile de iluminat LED asigură o vizibilitate bună. Piesele intră în cabină pe cărucioare sau pe sistemul de transport.
-
În funcție de construcție, prin grătare în pardoseală sau printr-un perete de exhaustare. Filtrele de ceață de vopsea rețin oversprayul.
-
Ventilatorul evacuează aerul filtrat prin acoperiș. La concentrații mai mari de solvenți recomandăm suplimentar filtre cu cărbune activ.
-
La uscare, aerul cald este recirculat. Opțional, un schimbător de căldură în flux încrucișat sau un recuperator rotativ recuperează energia din aerul evacuat.
Componente
Ce include o hală de vopsire SAPI
Fiecare instalație este proiectată pentru piesele și fluxul dumneavoastră de lucru. Aceste ansambluri sunt incluse de regulă.
Cabină de vopsire
Inima instalației, cu filtrare și ventilație moderne pentru un mediu fără praf și cele mai bune rezultate la vopsire.
Aer introdus și tratarea aerului
Înlocuiește aerul extras cu aer proaspăt filtrat și temperat și menține echilibrul aerului din cabină.
Sistem de evacuare
Elimină din cabină oversprayul și compușii organici volatili (VOC), protejând astfel calitatea aerului și operatorii.
Cuptor de uscare și polimerizare
După aplicarea vopselei, piesele se întăresc în cuptor sau direct în cabina combinată și obțin o suprafață rezistentă pe termen lung.
Sistem de transport
Un sistem de transport automatizat mută piesele din cabina de vopsire în cuptor, eficient și uniform.
Alimentare cu vopsea
Alimentarea integrată cu pompe airless asigură vopseaua pentru întreaga cabină de vopsire.
Sistem de comandă
Creierul instalației: de aici operatorul controlează ventilația, temperatura și viteza sistemului de transport.
Iluminat LED
Corpuri de iluminat LED luminoase și economice, care rezistă condițiilor dure și substanțelor chimice din hala de vopsire.
Echipare la comandă
Adaptată activității dumneavoastră
Sisteme de transport
Sistem de transport pentru hale de vopsire și sablare
Transportoarele cu intersecții și sistem de macazuri deplasează piese de până la 2.000 kg. Sablarea, încărcarea, vopsirea și uscarea pot fi astfel legate într-o linie continuă.
- Piese de până la 2.000 kg
- Intersecții și macazuri
- Legătură cu hala de sablare și camera de uscare
Încălzire și energie
Opțiuni variate de încălzire și uscare
Alegem agregatul de încălzire în funcție de sursa dumneavoastră de energie. Recuperarea căldurii reduce costurile de exploatare, iar la concentrații mai mari de solvenți recomandăm filtre cu cărbune activ.
- Motorină sau gaz direct cu arzător liniar
- Gaz indirect cu cameră de ardere
- Apă caldă pompată sau electric
- Recuperare de căldură: schimbător în flux încrucișat sau recuperator rotativ
Cabină combinată
Vopsire și uscare într-o singură cabină
În cabina combinată de vopsire și uscare se comută pe uscare după vopsire. Astfel economisiți spațiu și trasee de transport. Noile sisteme de vopsea, precum vopselele pe bază de apă, poliuretanice, epoxidice bogate în zinc sau epoxidice cu oxid de fier micaceu, sunt luate în calcul la proiectare.
- Comutare vopsire / uscare
- Elemente filtrante ușor de înlocuit
- Proiectată pentru sisteme moderne de vopsea
Galerie
Instalații de vopsire SAPI
Hale de vopsire, cabine combinate și componente realizate. Faceți clic pentru mărire.
Videoclipuri
Instalații de vopsire în funcțiune
De ce SAPI
De ce să alegeți cabinele noastre de vopsire și uscare
- 01
Calitate
Integrare bine gândită a filtrării, aerului introdus, sistemului de comandă și transportului, pentru o funcționare fără probleme și rezultate excelente.
- 02
Siguranță
Exhaustare eficientă, echipamente de protecție la incendiu și materiale rezistente la foc și la substanțe chimice, pentru un mediu de lucru sigur.
- 03
La comandă
Nicio mărime standard: designul și funcțiile sunt adaptate pieselor și proceselor dumneavoastră.
- 04
Întreținere ușoară
Materiale durabile, ușor de curățat, și elemente filtrante care se înlocuiesc rapid.
- 05
Service
Vă însoțim la proiectare, montaj și punere în funcțiune și vă sprijinim la întreținere și remedierea defecțiunilor.
- 06
Mediu
Filtrarea eficientă a aerului evacuat, iluminatul LED și recuperarea căldurii reduc emisiile și costurile cu energia.
Soluții conexe
Mai mult din tehnologia suprafețelor
Întrebări frecvente
Întrebări despre cabinele de vopsire
Ce dimensiuni are o cabină de vopsire SAPI?
La SAPI nu există o mărime standard. Construim cabine și hale de vopsire potrivite pieselor dumneavoastră, de la componente mici până la vehicule feroviare și structuri mari din oțel.
Care este diferența dintre o cabină de vopsire și o hală de vopsire?
O cabină de vopsire este un spațiu închis cu introducere și evacuare proprie a aerului. O hală de vopsire cuprinde de regulă una sau mai multe cabine mari, împreună cu uscarea, sistemul de transport, alimentarea cu vopsea și sistemul de comandă, adică întreaga instalație de vopsire.
Exhaustare prin pardoseală sau prin peretele din spate: care este mai bună?
La exhaustarea prin pardoseală, aerul curge vertical în jos, într-un canal din pardoseală. Aceasta este potrivită pentru piese mari, vopsite din toate părțile. Exhaustarea prin peretele din spate (flux transversal) nu necesită canal în pardoseală și se montează mai simplu. Vă consiliem ce variantă se potrivește aplicației dumneavoastră.
Se poate face și uscarea în cabină?
Da. Într-o cabină combinată de vopsire și uscare, după vopsire se comută pe recirculare, iar aerul este încălzit. Alternativ, proiectăm un cuptor separat de uscare și polimerizare.
Cât de eficientă energetic este hala de vopsire?
Cabinele noastre sunt echipate cu iluminat LED și tratare a aerului cu consum redus de energie. Recircularea la uscare și recuperarea căldurii prin schimbător în flux încrucișat sau recuperator rotativ reduc suplimentar costurile cu energia.
Ce tipuri de încălzire sunt posibile?
Motorină, gaz direct cu arzător liniar, gaz indirect cu cameră de ardere, apă caldă pompată sau electric.
Ce elemente de siguranță are cabina?
Sisteme de evacuare eficiente, echipamente de protecție la incendiu și materiale rezistente la foc și la substanțe chimice. Proiectăm instalația conform standardelor de siguranță în vigoare.
Ce materiale pot fi vopsite?
Metale, materiale plastice și lemn. Instalația este proiectată pentru sistemele dumneavoastră de vopsea, de exemplu vopsele pe bază de apă, poliuretanice, epoxidice bogate în zinc sau epoxidice cu oxid de fier micaceu.
Cum decurge instalarea?
Vă însoțim pas cu pas de la proiectare, prin montaj, până la punerea în funcțiune, astfel încât activitatea dumneavoastră curentă să fie perturbată cât mai puțin.
Cât costă o cabină de vopsire?
Prețul depinde de dimensiuni, exhaustare, încălzire, uscare și sistemul de transport. Trimiteți-ne dimensiunile pieselor și cantitățile, iar noi vă întocmim o ofertă personalizată.
