Verniciatura a polvere · Cabine a polvere · Forni di polimerizzazione
Impianti di verniciatura a polvere. Dal pretrattamento al forno.
SAPI progetta e costruisce su misura il vostro impianto di verniciatura a polvere industriale: pretrattamento, cabina a polvere con recupero, forno di polimerizzazione e sistema di trasporto, come singolo componente o come linea completa.
- Linea completaDal pretrattamento al forno di polimerizzazione
- Automatica + manualeApplicazione della polvere secondo necessità
- CicloneRecupero polvere con filtro finale
- Dal 1970Costruzione di impianti a Möttingen
Funzionamento
Come funziona un impianto di verniciatura a polvere
I pezzi appesi al trasportatore aereo attraversano in sequenza pretrattamento, cabina a polvere e forno di polimerizzazione. Scegliete il colore della polvere e il tipo di applicazione e cliccate sui numeri per vedere i gruppi costruttivi.
- Pretrattamento (acqua di risciacquo)
- Polvere
- Aria di scarico (filtrata)
- Calore del forno (ricircolo)
ⓘ Rappresentazione semplificata: Immagini e illustrazioni possono differire dai progetti reali. L'animazione è una rappresentazione semplificata e schematica del principio di funzionamento.
Pistole automatiche montate su reciprocatori verniciano i pezzi da entrambi i lati. La polvere viene caricata elettrostaticamente e aderisce in modo uniforme. La polvere che non si deposita sul pezzo viene aspirata, separata nel ciclone e riutilizzata.
Successivamente i pezzi entrano nel forno di polimerizzazione. Qui la polvere fonde, si distende e indurisce formando una superficie solida e uniforme.
-
Il sistema di trasporto porta i pezzi in circuito attraverso l'impianto. Nella zona di carico e scarico vengono appesi e, dopo il raffreddamento, staccati.
-
Pulizia, sgrassaggio e risciacquo nel tunnel a spruzzo. Una superficie pulita è il presupposto per una buona adesione e durata del rivestimento.
-
Pistole automatiche su reciprocatori o pistole manuali applicano la polvere caricata elettrostaticamente. La cabina mantiene l'applicazione pulita e uniforme.
-
La polvere in eccesso viene aspirata, separata nel ciclone e riportata alla pistola tramite il centro polveri. Un filtro finale depura l'aria di scarico.
-
Forno a ricircolo d'aria con bruciatore: la polvere fonde, si distende e indurisce formando una superficie duratura.
-
Quadro elettrico con centraline di comando delle pistole. Qui si regolano applicazione della polvere, reciprocatori, forno e sistema di trasporto.
Componenti
Cosa comprende un impianto di verniciatura a polvere SAPI
Forniamo singoli componenti o la linea completa, su misura per i vostri pezzi e le vostre quantità.
Cabina a polvere
Offre un ambiente pulito per l'applicazione e garantisce una distribuzione uniforme della polvere.
Pistole a polvere
Pistole manuali e automatiche applicano sul pezzo la polvere caricata elettrostaticamente.
Alimentazione polvere
Contenitori, pompe per polvere, tubi e setacci portano la polvere dalla scorta alla pistola.
Pretrattamento
Pulizia, sgrassaggio, risciacquo e trattamento superficiale per una buona adesione e durata.
Forno di polimerizzazione
Riscalda i pezzi verniciati affinché la polvere fonda, si distenda e indurisca formando una superficie duratura.
Bruciatore e aria di scarico
Bruciatore, ventilatori di ricircolo e condotti fumi forniscono calore al forno ed evacuano i vapori in sicurezza.
Sistema di trasporto
Il trasportatore aereo muove i pezzi in modo regolare dal pretrattamento alla cabina fino al forno.
Comando
Quadro elettrico con centraline di comando delle pistole per risultati riproducibili.
Struttura
Una linea su misura per i vostri pezzi

Cabina a polvere e recupero
Applicare e recuperare la polvere

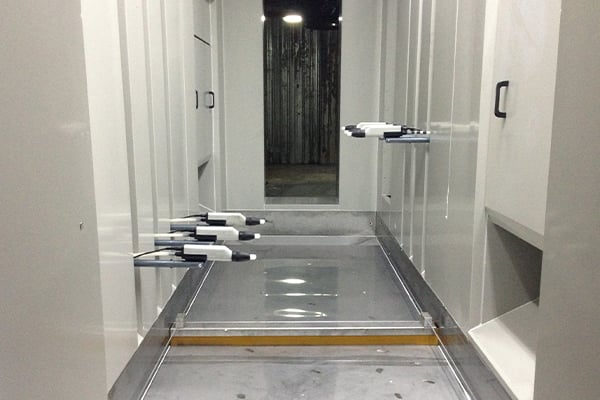

Nella cabina a polvere le pistole automatiche su reciprocatori verniciano i pezzi da entrambi i lati, mentre le pistole manuali intervengono nei punti difficili. La polvere in eccesso viene aspirata, separata nel ciclone e riutilizzata tramite setaccio e centro polveri. Un filtro finale depura l'aria di scarico.
- Pistole automatiche su reciprocatori
- Pistole manuali per i ritocchi
- Ciclone con filtro finale e ricircolo della polvere

Forno di polimerizzazione
Calore uniforme per una superficie perfetta
Nel forno a ricircolo d'aria la polvere viene fusa e polimerizzata. Bruciatori, ventilatori di ricircolo e camini fumi vengono dimensionati in base alla grandezza del forno, al tempo di attraversamento e alla vostra fonte di energia. Le aperture di ingresso e uscita vengono adattate al profilo dei pezzi.
- Forno a ricircolo d'aria con bruciatore
- Evacuazione fumi tramite camini in acciaio inox
- Aperture adattate al profilo dei pezzi

Sistema di trasporto
Tutto in una linea continua
Il trasportatore aereo collega carico e scarico, pretrattamento, cabina a polvere e forno di polimerizzazione in un unico circuito. Su richiesta progettiamo a monte un impianto di sabbiatura SAPI, così i pezzi arrivano alla verniciatura perfettamente preparati.
- Trasportatore aereo in circuito
- Tempi di attraversamento in base alle vostre quantità
- Combinabile con impianto di sabbiatura e impianto di verniciatura
Processo
In cinque fasi verso la superficie verniciata a polvere
La verniciatura a polvere è un processo a secco: una polvere fine composta da resina, pigmenti e additivi viene applicata elettrostaticamente e polimerizzata in forno.
- 01
Appendere
I pezzi vengono appesi al trasportatore aereo e messi a terra.
- 02
Pretrattare
Oli, sporco e altre impurità vengono rimossi con pulizia, sgrassaggio e risciacquo.
- 03
Verniciare
La polvere viene caricata elettrostaticamente e aderisce in modo uniforme alla superficie.
- 04
Polimerizzare
Nel forno la polvere fonde, si distende e indurisce formando uno strato solido.
- 05
Raffreddare e staccare
Dopo il raffreddamento i pezzi sono subito pronti per il montaggio o la spedizione.
- 06
Opzionale: sabbiatura a monte
Per pezzi in acciaio con ruggine o calamina, un impianto di sabbiatura prima della linea garantisce la migliore adesione.
Verniciatura a polvere o vernice liquida?
| Verniciatura a polvere | Verniciatura a liquido | |
|---|---|---|
| Solventi | Polvere priva di solventi | A seconda del sistema, con solventi o a base acqua |
| Overspray | Viene recuperato e riutilizzato | Viene separato, non riutilizzabile |
| Indurimento | Nel forno di polimerizzazione | Essiccazione all'aria o in cabina di essiccazione |
| Pezzi | Soprattutto parti metalliche che resistono alla temperatura del forno | Quasi tutti i materiali, anche componenti molto grandi |
| Ideale per | Serie, profili, lamiere e telai | Grandi strutture in acciaio e vernici speciali |
Galleria
Impianti di verniciatura a polvere SAPI
Impianti realizzati e dettagli. Cliccate per ingrandire.
Video
Verniciatura a polvere in azione
Perché SAPI
Perché progettare il vostro impianto di verniciatura a polvere con SAPI
- 01
Tutto da un unico fornitore
Pretrattamento, cabina, recupero, forno, sistema di trasporto e comando da un solo costruttore di impianti.
- 02
Su misura
Linea, dimensioni del forno e tempo di attraversamento adatti ai vostri pezzi e alle vostre quantità.
- 03
Economico
Recupero della polvere e forno a ricircolo riducono il consumo di materiale e di energia.
- 04
Pulito e sicuro
Aspirazione e filtrazione tengono le particelle di polvere fuori dall'aria e proteggono il vostro personale.
- 05
Combinabile con la sabbiatura
Impianto di sabbiatura, linea a polvere e impianto di verniciatura da un'unica progettazione.
- 06
Assistenza
Progettazione, montaggio, messa in servizio e supporto per manutenzione e ottimizzazione.
Soluzioni correlate
Altro dal trattamento delle superfici
Impianti di sabbiatura →Prima della verniciatura: impianti di sabbiatura per superfici pulite e con ottima adesione.
Cabine e reparti di verniciatura →Verniciatura a liquido su misura, con essiccazione e sistemi di trasporto.
Container di verniciatura mobile →La cabina di verniciatura in container, installabile rapidamente e trasferibile.
Domande frequenti
Domande sull'impianto di verniciatura a polvere
Che cos'è la verniciatura a polvere?
Un processo di verniciatura a secco: una polvere fine composta da resina, pigmenti e additivi viene applicata elettrostaticamente sul pezzo e poi polimerizzata in forno. Si ottiene così una superficie protettiva e decorativa.
Da cosa è composto un impianto di verniciatura a polvere?
Tipicamente da pretrattamento, cabina a polvere con pistole e alimentazione polvere, recupero con ciclone e filtro, forno di polimerizzazione, sistema di trasporto e comando. Forniamo singoli componenti o la linea completa.
Perché il pretrattamento è così importante?
Oli, sporco e altre impurità impediscono alla polvere di legarsi saldamente al supporto. Pulizia, sgrassaggio e risciacquo garantiscono una buona adesione e una lunga durata.
Come funziona il recupero della polvere?
La polvere che non aderisce al pezzo viene aspirata dalla cabina e separata nel ciclone. Attraverso un setaccio torna al centro polveri e viene riutilizzata. Un filtro finale depura l'aria di scarico.
Verniciatura automatica o manuale?
Le pistole automatiche su reciprocatori sono adatte a serie e pezzi uniformi. Le pistole manuali sono ideali per piccole serie, geometrie complesse o ritocchi. Molti impianti combinano entrambe le soluzioni.
Quali pezzi si possono verniciare a polvere?
Soprattutto parti metalliche in acciaio e alluminio, ad esempio profili, lamiere, carter e telai. I pezzi devono resistere alla temperatura di polimerizzazione. Dimensioniamo l'impianto in base ai vostri pezzi.
A quale temperatura avviene la polimerizzazione?
Dipende dalla vernice in polvere: le indicazioni sono fornite dal produttore della polvere. Progettiamo il forno in modo che temperatura e tempo di permanenza siano adatti alle vostre polveri e ai vostri tempi di attraversamento.
Posso sabbiare prima della verniciatura a polvere?
Sì. Proprio per i pezzi in acciaio con ruggine o calamina la sabbiatura è la migliore preparazione. Su richiesta SAPI progetta insieme impianto di sabbiatura e linea a polvere.
Quanto spazio richiede un impianto di verniciatura a polvere?
Dipende da dimensioni dei pezzi, quantità e lunghezza del forno. Inviateci la pianta del capannone, le dimensioni dei pezzi e la produttività desiderata e vi proporremo un layout adatto.
Quanto costa un impianto di verniciatura a polvere?
Il prezzo dipende da lunghezza della linea, pretrattamento, cabina, forno e sistema di trasporto. Inviateci dimensioni, pesi e quantità dei pezzi e vi prepareremo un'offerta personalizzata.
