CORE Піскоструминний цех — Готовий, коли ви готові.
Попередньо налаштований піскоструминний цех SAPI. Чітко визначений. Швидко доступний. Перевірений на практиці.
Попередньо налаштований
Три визначені розміри — CORE I, II та III — попередньо налаштовані та готові до замовлення.
Повністю обладнаний
Від сендвіч-панелей через фільтр і систему рециркуляції абразиву до захисного обладнання — все включено.
Швидко доступний
Встановлення на існуючу бетонну підлогу у вашому цеху. Підключіть стиснене повітря та електрику — готовий до роботи.
Понад 50 років досвіду
SAPI будує піскоструминні установки з 1970 року. Цех CORE — результат десятиліть практичного досвіду.
CORE Піскоструминні цехи — Три розміри, одне рішення
Піскоструминний цех CORE доступний у трьох попередньо налаштованих розмірах. Оберіть відповідну модель для ваших вимог.
CORE I
5,9 × 3,47 × 3,2 m
| Filter | Schirocco PC4 |
| Об'єм повітря | 3.000 m³/h |
| Конвеєр | 3×T1000 |
| Ворота | 3×3,3 m |
| Гума | 69 m² |
| Електрошафа | 8 kW |
| LED | 2× 200W |
Ціна за запитом
CORE II
7,04 × 3,47 × 3,2 m
| Filter | Schirocco PC8 |
| Об'єм повітря | 6.000 m³/h |
| Конвеєр | 3×T1000 |
| Ворота | 3×3,3 m |
| Гума | 77 m² |
| Електрошафа | 10 kW |
| LED | 2× 200W |
Ціна за запитом
CORE III
7,04 × 4,17 × 3,2 m
| Filter | Schirocco PC8 |
| Об'єм повітря | 6.000 m³/h |
| Конвеєр | 1×T1350 + 1×T1000 + 1×T1350 |
| Ворота | 3×4 m |
| Гума | 82 m² |
| Електрошафа | 10 kW |
| LED | 2× 200W |
Ціна за запитом
Не впевнені, яка модель CORE вам підходить?
Наші спеціалісти допоможуть вам обрати оптимальний цех CORE для ваших вимог.
Відео: Цех CORE в дії

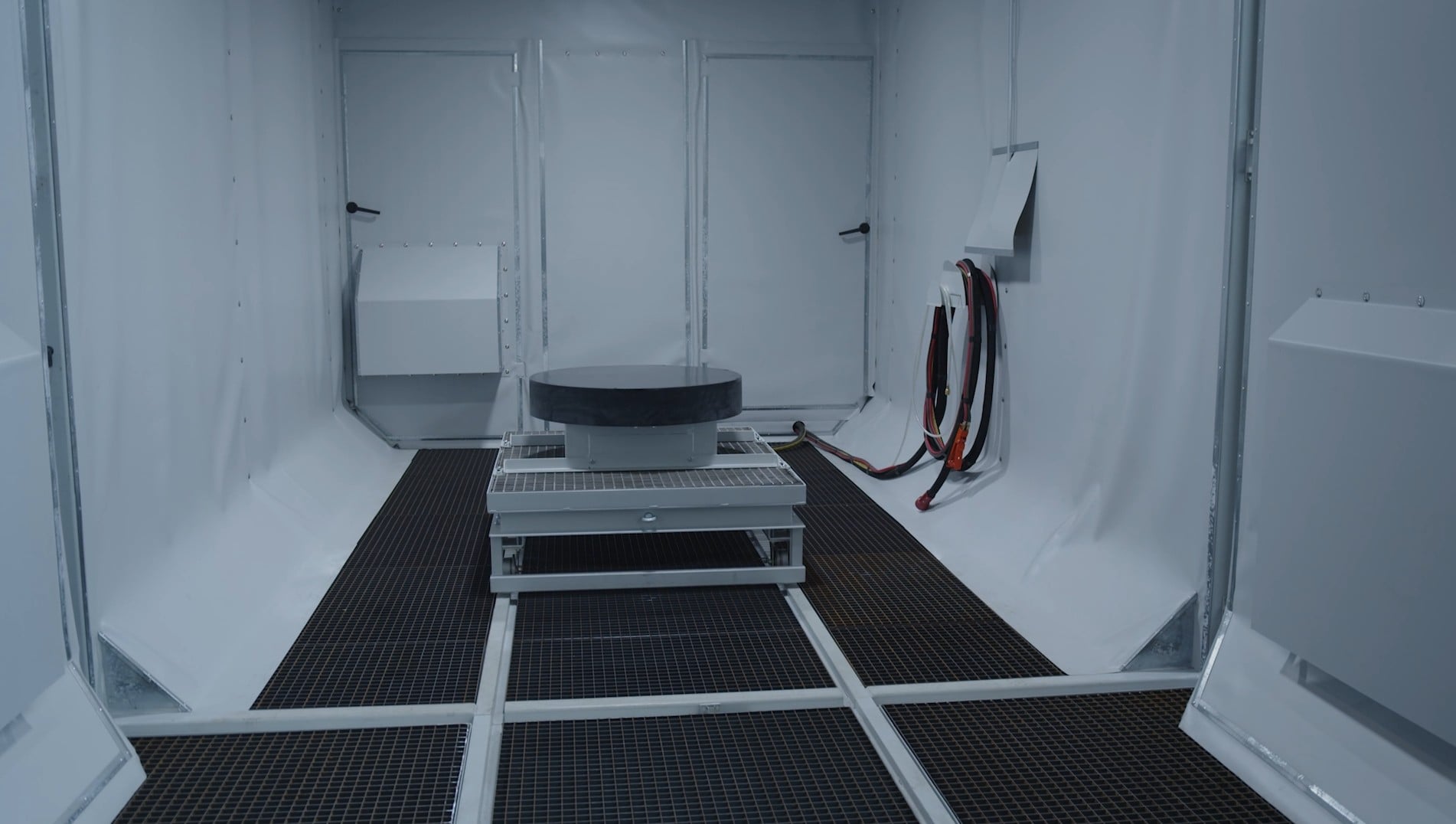

Конструктивна та електрична частина
Цех CORE побудований з високоякісних сендвіч-панелей для стін і стелі, з'єднаних точними з'єднувальними профілями зі сталевого листа.
Кожен цех CORE має двостулкові ворота, електрошафу за стандартами VDE (IP 54, 8–10 кВт залежно від моделі) та 2× світлодіодні стельові світильники з прибл. 20 000 люмен (200 Вт). Уся поверхня стін захищена стійким гумовим покриттям (69–82 м² залежно від моделі) від зносу абразивом.
Цех встановлюється на існуючу, рівну бетонну підлогу в існуючому цеху. Подача стисненого повітря та електрики (400В / 50Гц) забезпечується на місці.
Автоматична система рециркуляції абразиву
Запатентована система плоских конвеєрів SAPI забезпечує повністю автоматичний, замкнений контур рециркуляції абразиву.
Порівняння технічних даних
CORE I · CORE II · CORE III
| Характеристика | CORE I | CORE II | CORE III |
|---|---|---|---|
| Довжина | 5,90 m | 7,04 m | 7,04 m |
| Ширина | 3,47 m | 3,47 m | 4,17 m |
| Висота | 3,20 m | 3,20 m | 3,20 m |
| Ворота | 3×3,3 m | 3×3,3 m | 3×4 m |
| Гумове покриття | 69 m² | 77 m² | 82 m² |
| Тип фільтра | Schirocco PC4 | Schirocco PC8 | Schirocco PC8 |
| Об’єм повітря | 3.000 m³/h | 6.000 m³/h | 6.000 m³/h |
| Площа фільтра | 40 m² | 80 m² | 80 m² |
| Фільтрувальні патрони | 4 | 8 | 8 |
| Залишковий вміст пилу | < 5 mg/m³ | < 5 mg/m³ | < 5 mg/m³ |
| Потужність двигуна фільтра | 3 kW | 5,5 kW | 5,5 kW |
| Конвеєр | 3×T1000 (á 5 m) | 3×T1000 (á 6,25 m) | 1×T1350+1×T1000+1×T1350 (á 6,25 m) |
| Електрошафа | 8 kW | 10 kW | 10 kW |
| Світлодіодні світильники | 2× 200 W | 2× 200 W | 2× 200 W |
| Піскоструминний котел | 100 l | 100 l | 100 l |
| Діапазон тиску | 0,1–12 bar | 0,1–12 bar | 0,1–12 bar |
| Ступінь захисту | IP 54 | IP 54 | IP 54 |
| Напруга | 400V / 50Hz | 400V / 50Hz | 400V / 50Hz |
Комплект поставки та додаткові опції
Кожен цех CORE постачається як повністю обладнаний комплект — включаючи всі наступні компоненти.
- ✓ Сендвіч-панелі для стін і стелі
- ✓ З’єднувальні профілі зі сталевого листа
- ✓ Двостулкові ворота (3×3,3 м для CORE I/II, 3×4 м для CORE III)
- ✓ Електрична шафа за VDE (IP 54, 8 кВт для CORE I / 10 кВт для CORE II+III)
- ✓ 2× світлодіодних стельових світильники (~20 000 люмен / 200 Вт)
- ✓ Гумове футерування (69 м² / 77 м² / 82 м² залежно від моделі)
- ✓ Запатентована плоска конвеєрна система — поздовжній конвеєр T1000/T1350 + поперечний конвеєр T600
- ✓ Стандартна решітка як настил
- ✓ Ковшовий елеватор для вертикальної подачі абразиву
- ✓ Силос для абразиву як накопичувальна ємність
- ✓ Очищувач абразиву з вібраційним ситом
- ✓ Патронний фільтр SAPI «Schirocco» — PC4 (CORE I) або PC8 (CORE II/III)
- ✓ Ударний попередній сепаратор для відділення грубого пилу
- ✓ З’єднувальний патрубок для зовнішнього підключення
- ✓ 2× решітки припливного повітря для контрольованої подачі свіжого повітря
- ✓ Залишковий вміст пилу < 5 мг/м³
- ✓ Прецизійний дробоструминний апарат SAPI Premium 100 л — сертифікат TÜV
- ✓ Діапазон тиску 0,1–12 бар, трубопровід 1¼”
- ✓ Довговічний струминний шланг 10 м ø25/40
- ✓ Сопло з карбіду кремнію 8 мм
- ✓ Високопродуктивний водовіддільник (безобслуговуваний)
- ✓ Шолом для дробоструминної обробки RED 2 — сертифікат CE, поролонова подушка, покращена шумоізоляція
- ✓ Шланг подачі повітря 10 м
- ✓ Вугільний фільтр SAF
- ✓ Комбінезон для дробоструминної обробки SAPI (нейлон/бавовна)
- ✓ Рукавиці для дробоструминної обробки (5-пальцеві шкіряні)
- ◆ Рейкова система + транспортний візок (макс. 2 т вантажопідйомності)
- ◆ Подовження рейок до 4 м перед цехом
- ◆ Дофільтр EU клас 6 — рециркуляція повітря в цех (залишковий пил < 2 мг/м³)
- ◆ Додатковий патронний фільтр Schirocco PC1 для очищувача абразиву
Часті запитання
Чим відрізняються CORE I, CORE II та CORE III?
CORE I (5,9 m) ist die kompakteste Version mit PC4-Filter (3.000 m³/h). CORE II (7,04 × 3,47 m) bietet mehr Довжина und einen leistungsstärkeren PC8-Filter (6.000 m³/h). CORE III (7,04 × 4,17 m) ist die größte Version mit zusätzlicher Ширина, einem größeren Ворота (3×4 m) und breiteren Конвеєрn (T1350).
Чи можна встановити цех на відкритому повітрі?
Ні. Цех CORE призначений для встановлення на рівну, несучу бетонну підлогу в існуючому цеху.
Чи можна інтегрувати кран у цех CORE?
Ні — цех CORE спроектований без кранових рейок. Як практичну альтернативу ми пропонуємо візок (за додаткову плату), який дозволяє легко та безпечно переміщувати заготовки в цех.
Що я повинен забезпечити на місці?
Подача стисненого повітря та електрики (400В / 50Гц), рівна бетонна підлога, належним чином розраховані підведення та складські й транспортні можливості.
Для яких абразивів придатний цех?
Всі сухі, дрібнозернисті, мінеральні абразиви — корунд, скляні кульки, сталева дріб, кварцовий пісок та інші.
Який термін постачання?
Термін постачання узгоджується індивідуально після оформлення замовлення.
Яка гарантія діє?
12 місяців від постачання при однозмінній роботі (8 год/день), за умовами VDMA. Зношувані деталі виключені.
