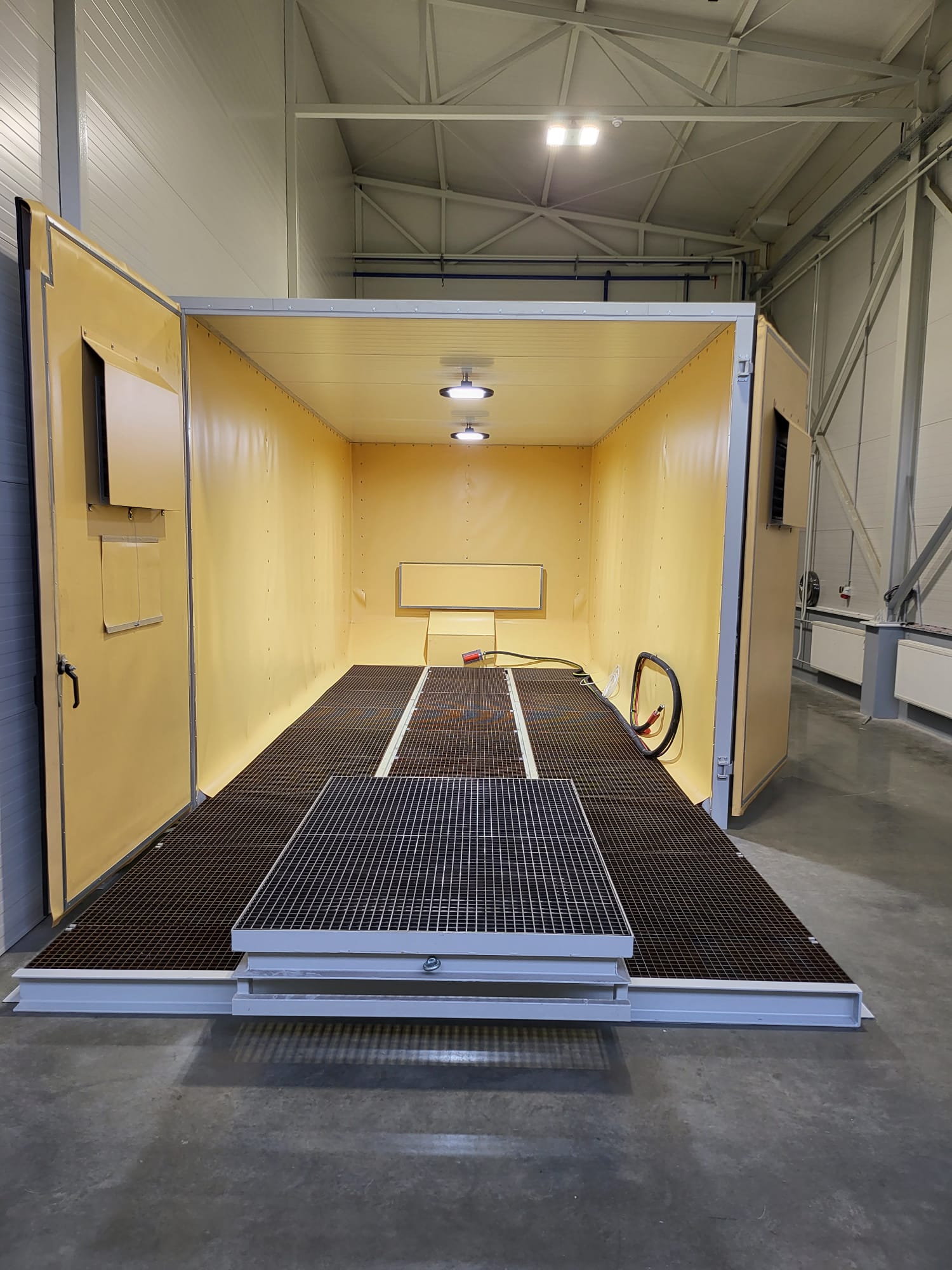

CORE Otryskávacia hala — Pripravená, keď ste vy.
Predkonfigurovaná otryskávacia hala SAPI. Jasne definovaná. Rýchlo dostupná. Overená v praxi.
Predkonfigurovaná
Tri definované veľkosti hál — CORE I, II a III — predkonfigurované a ihneď objednateľné.
Kompletne vybavená
Od sendvičových panelov cez filter a recykláciu tryskacieho prostriedku po ochranné vybavenie — všetko v cene.
Rýchlo dostupná
Stavba na existujúcej betónovej podlahe vo vašej dielni. Pripojte stlačený vzduch a elektrinu — prevádzkyschopné.
Viac ako 50 rokov skúseností
SAPI stavia otryskávacie zariadenia od roku 1970. Hala CORE je výsledkom desaťročí praktických skúseností.
CORE Otryskávacie haly — Tri veľkosti, jedno riešenie
CORE Otryskávacia hala je dostupná v troch predkonfigurovaných veľkostiach. Vyberte si vhodný model pre vaše požiadavky.
CORE I
5,9 × 3,47 × 3,2 m
| Filter | Schirocco PC4 |
| Množstvo vzduchu | 3.000 m³/h |
| Dopravník | 3×T1000 |
| Brána | 3×3,3 m |
| Guma | 69 m² |
| Rozvádzač | 8 kW |
| LED | 2× 200W |
Cena na vyžiadanie
CORE II
7,04 × 3,47 × 3,2 m
| Filter | Schirocco PC8 |
| Množstvo vzduchu | 6.000 m³/h |
| Dopravník | 3×T1000 |
| Brána | 3×3,3 m |
| Guma | 77 m² |
| Rozvádzač | 10 kW |
| LED | 2× 200W |
Cena na vyžiadanie
CORE III
7,04 × 4,17 × 3,2 m
| Filter | Schirocco PC8 |
| Množstvo vzduchu | 6.000 m³/h |
| Dopravník | 1×T1350 + 1×T1000 + 1×T1350 |
| Brána | 3×4 m |
| Guma | 82 m² |
| Rozvádzač | 10 kW |
| LED | 2× 200W |
Cena na vyžiadanie
Nie ste si istý, ktorý model CORE je ten správny?
Naši špecialisti vám pomôžu vybrať optimálnu CORE otryskávaciu halu pre vaše požiadavky.
Video: CORE Otryskávacia hala v akcii

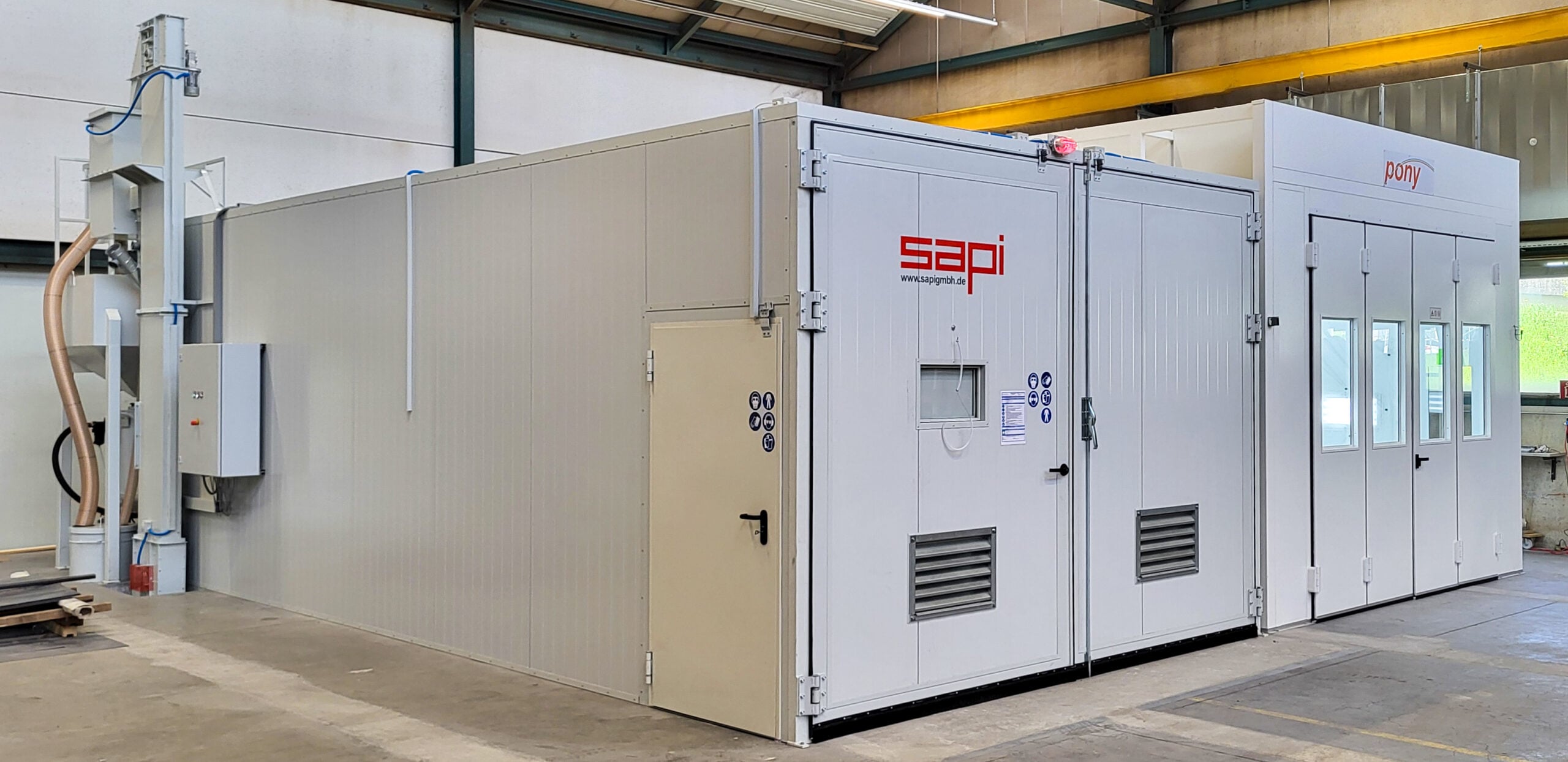

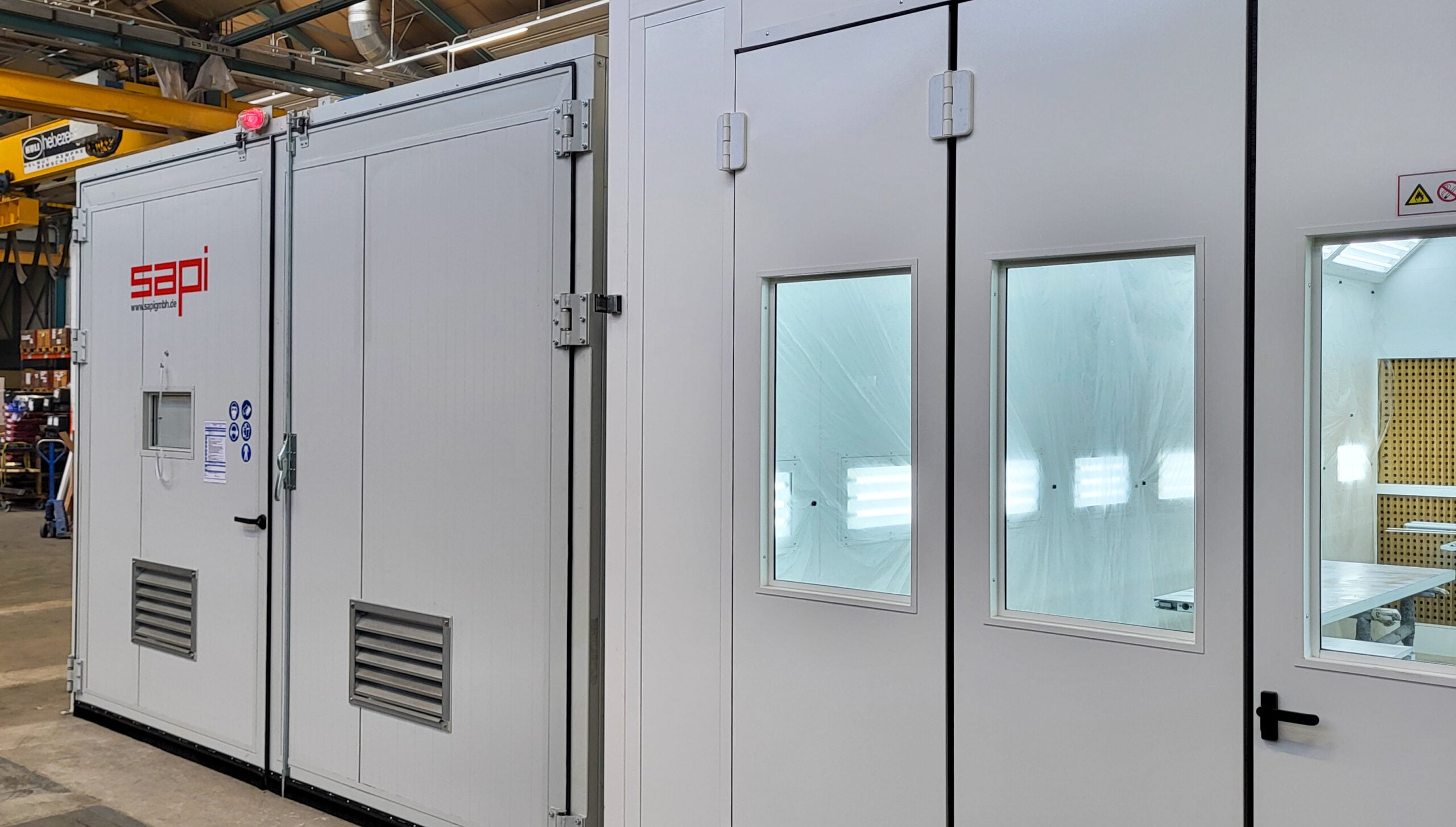

Stavebná a elektrická časť

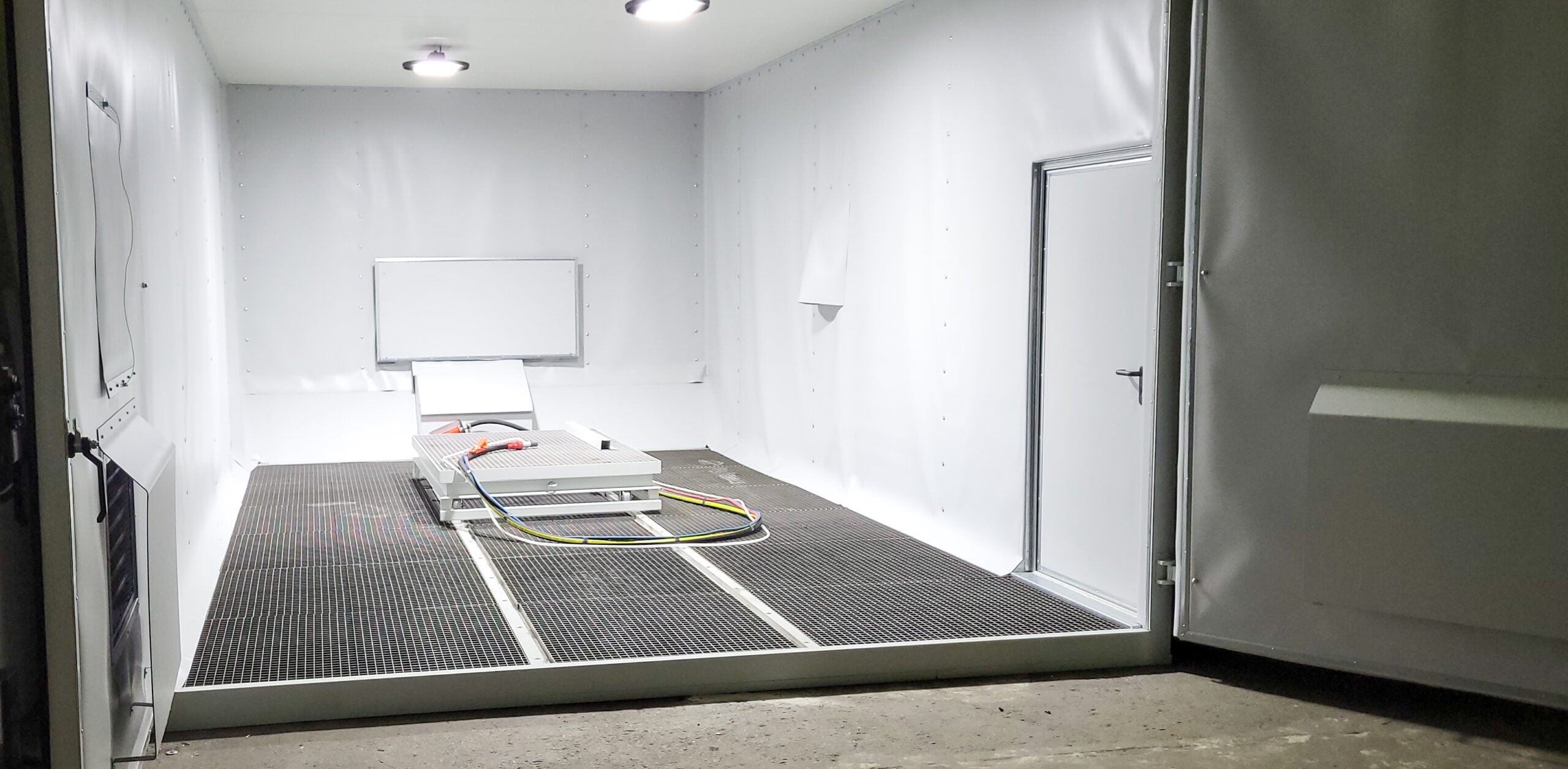

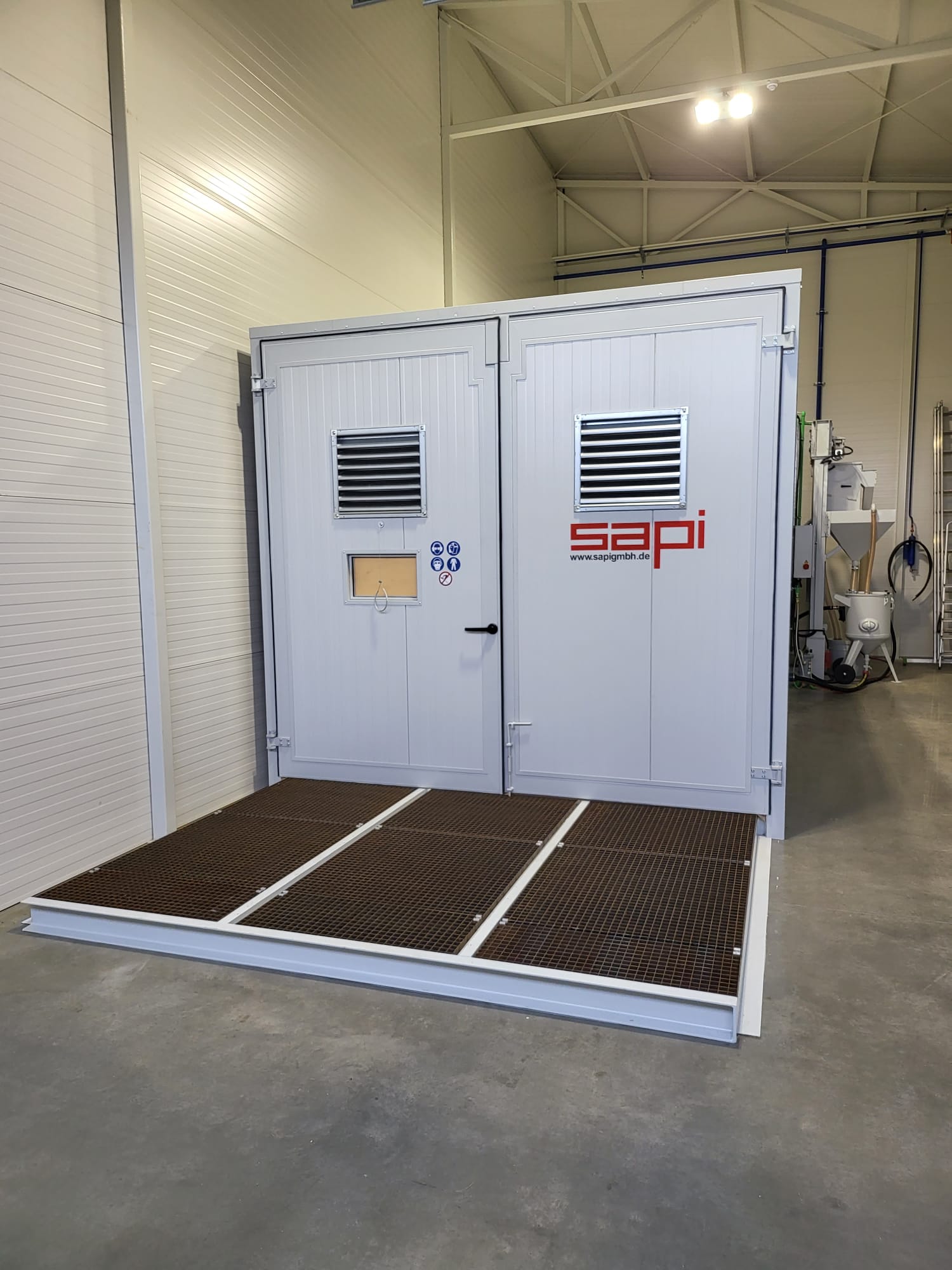

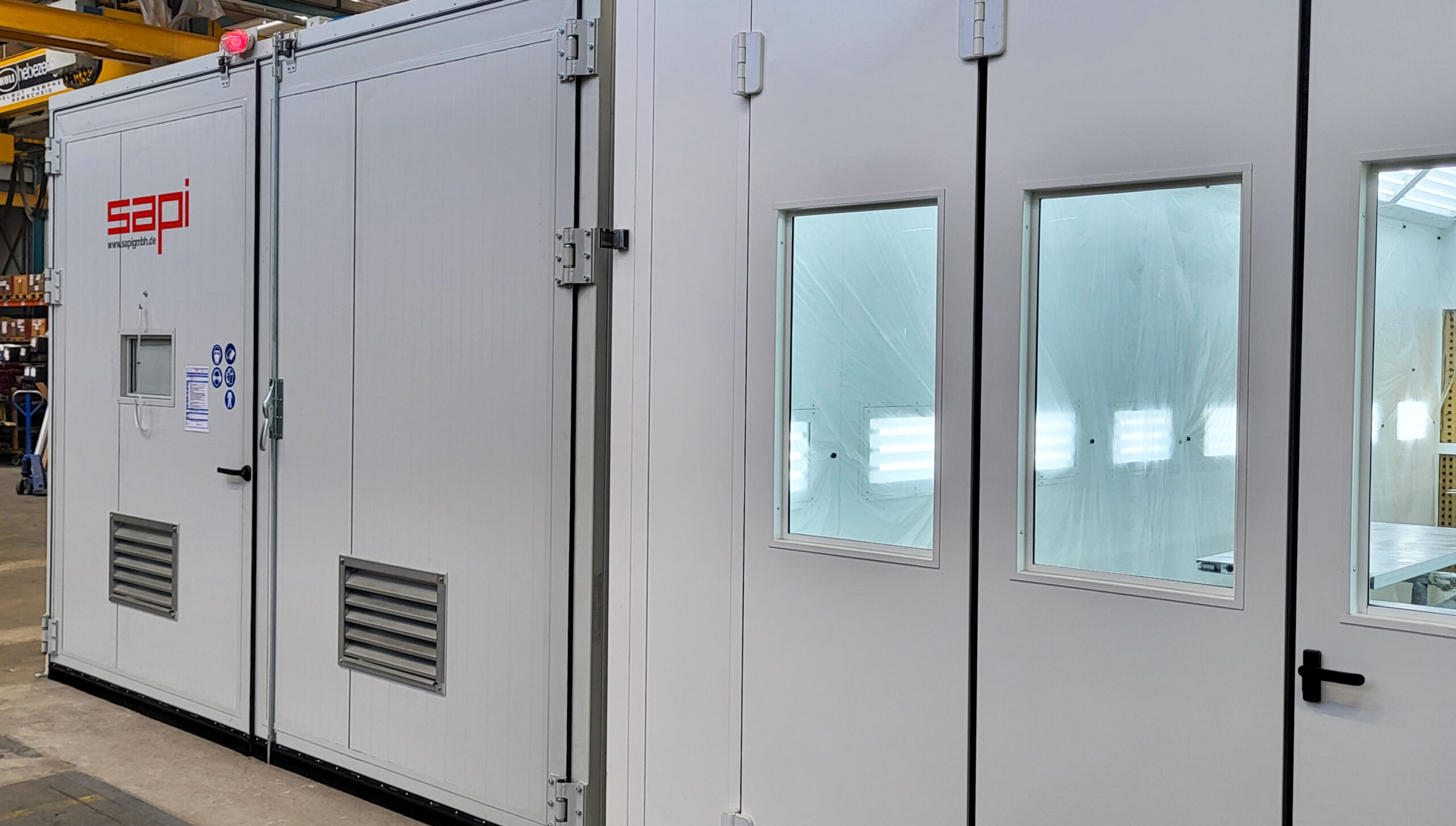

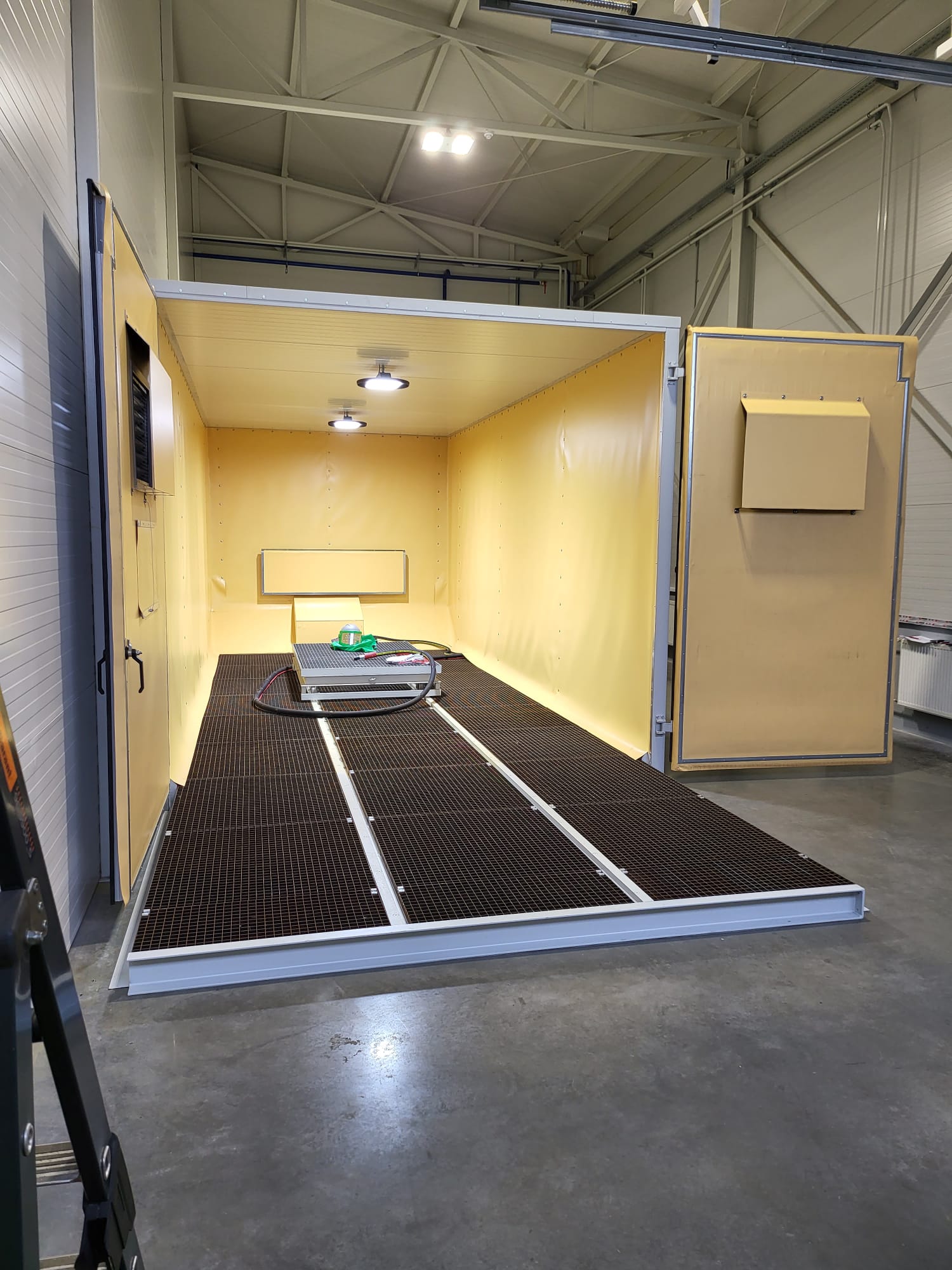

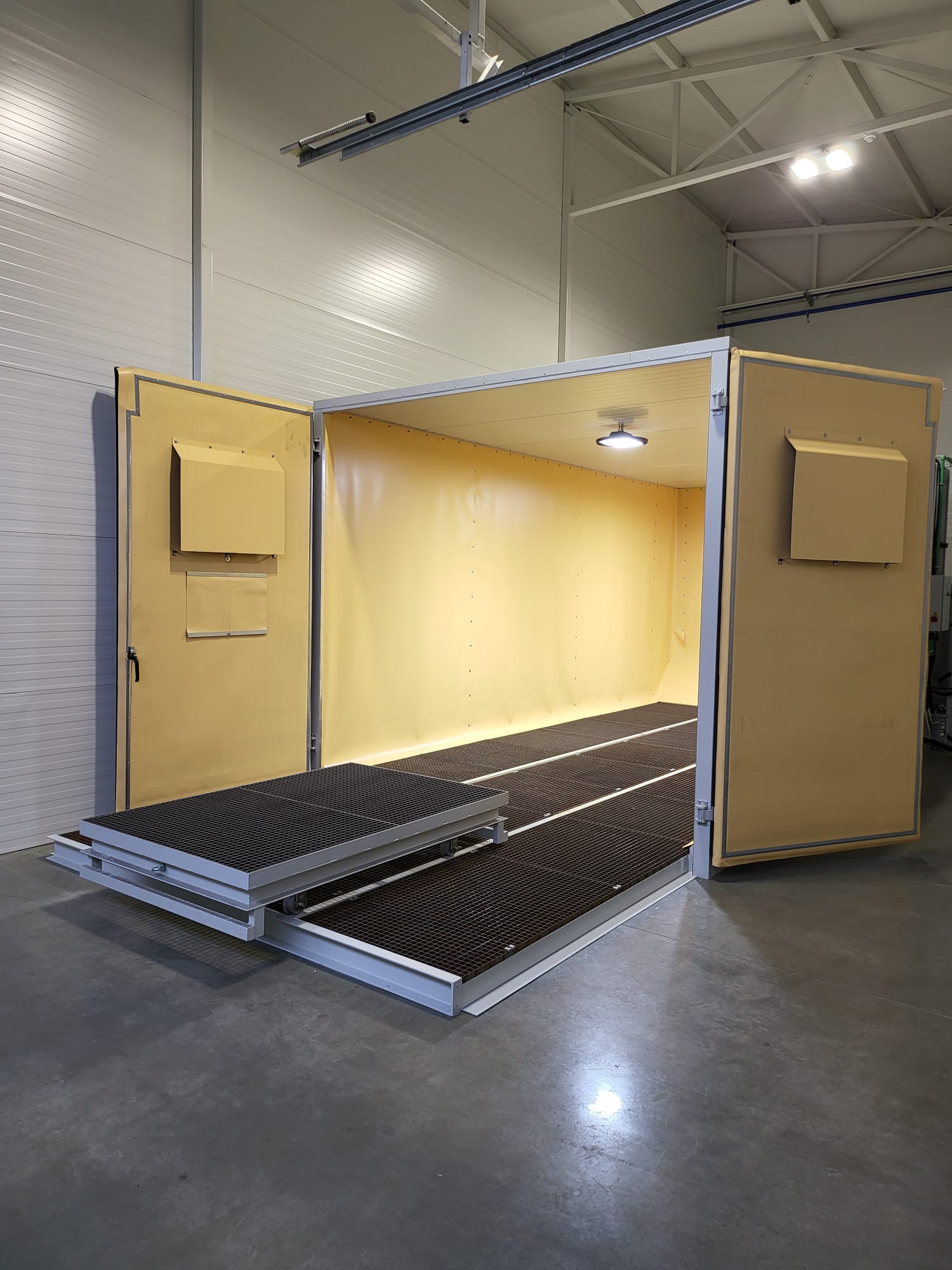

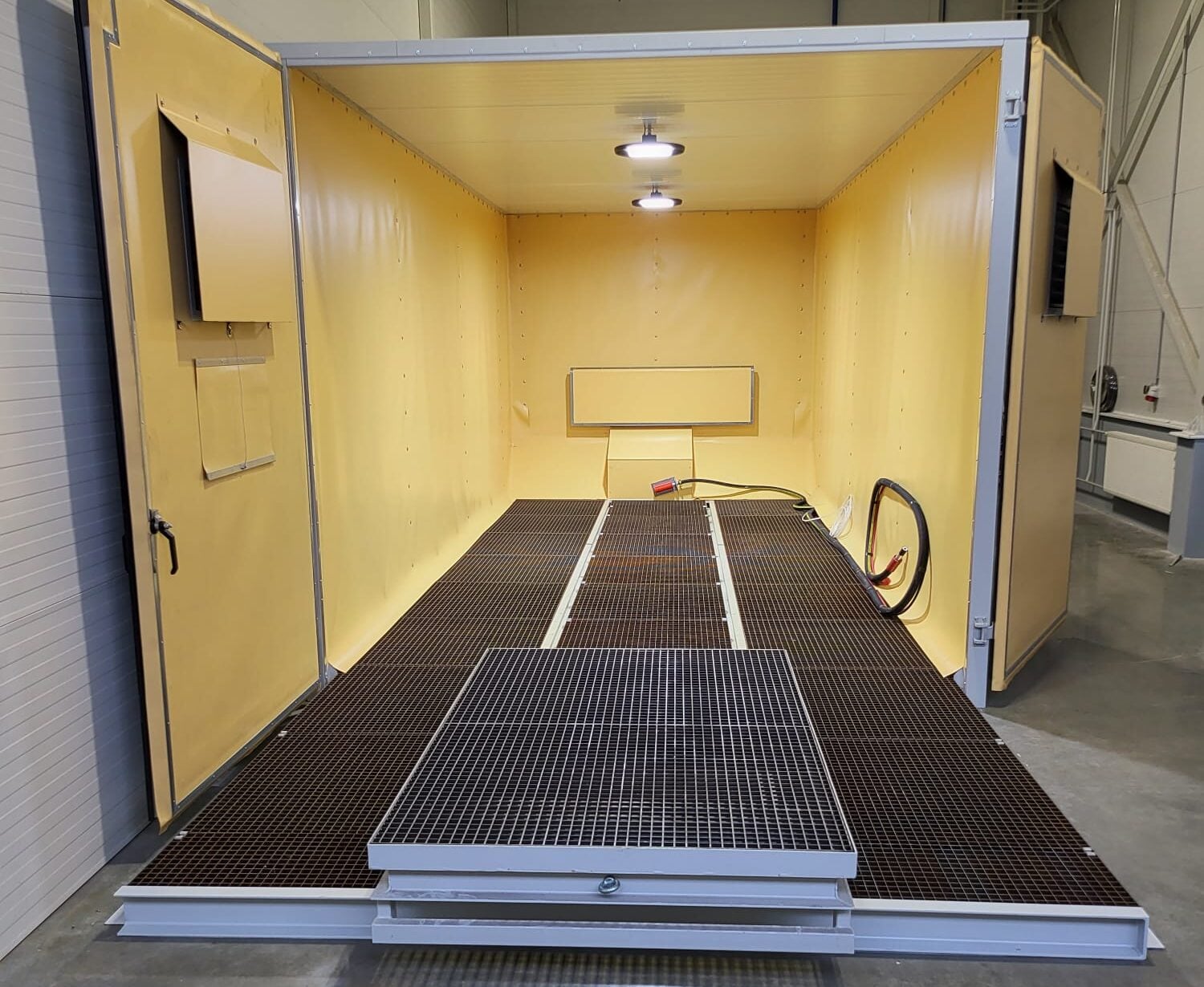

CORE Otryskávacia hala je konštruovaná z vysokokvalitných sendvičových panelov pre steny a strop, spojených presnými oceľovými spojovacími profilmi.

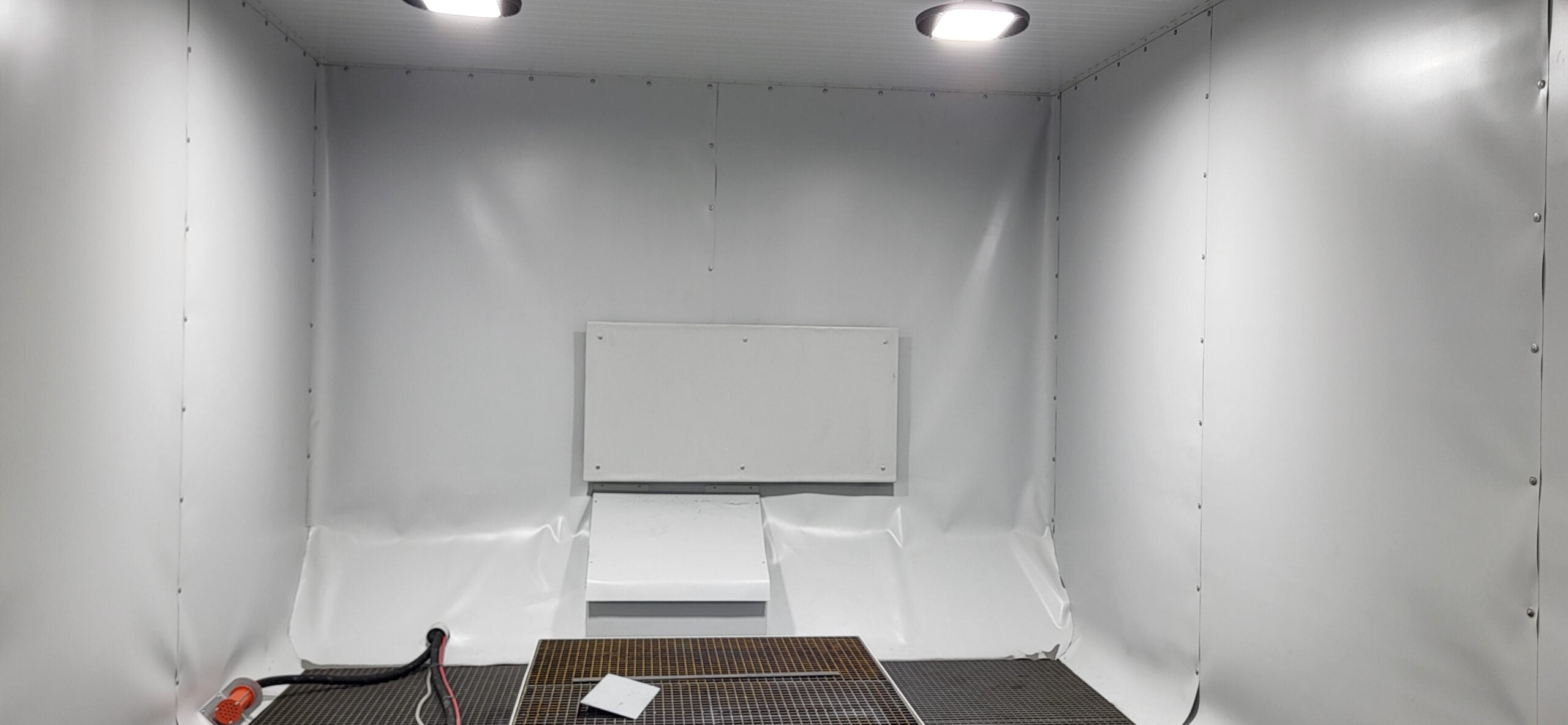

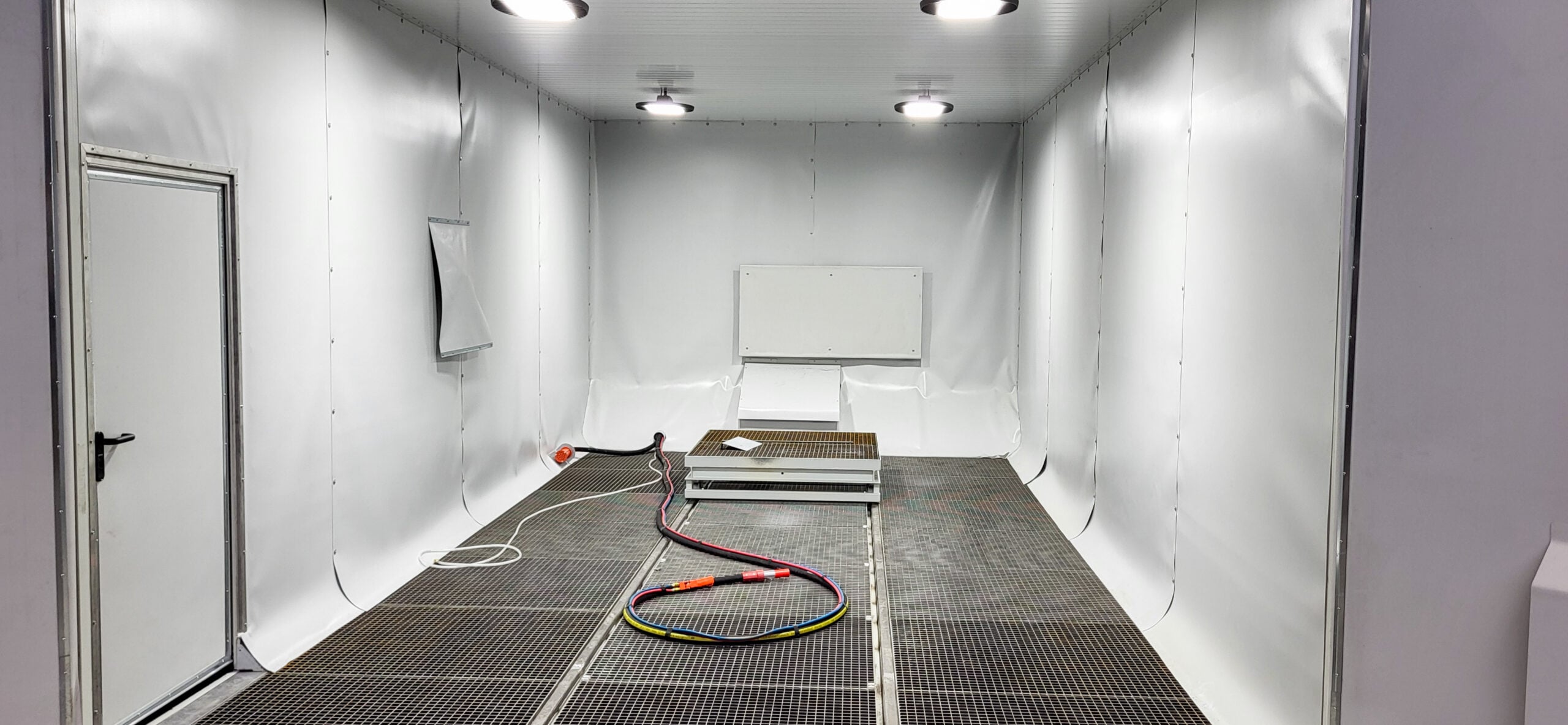

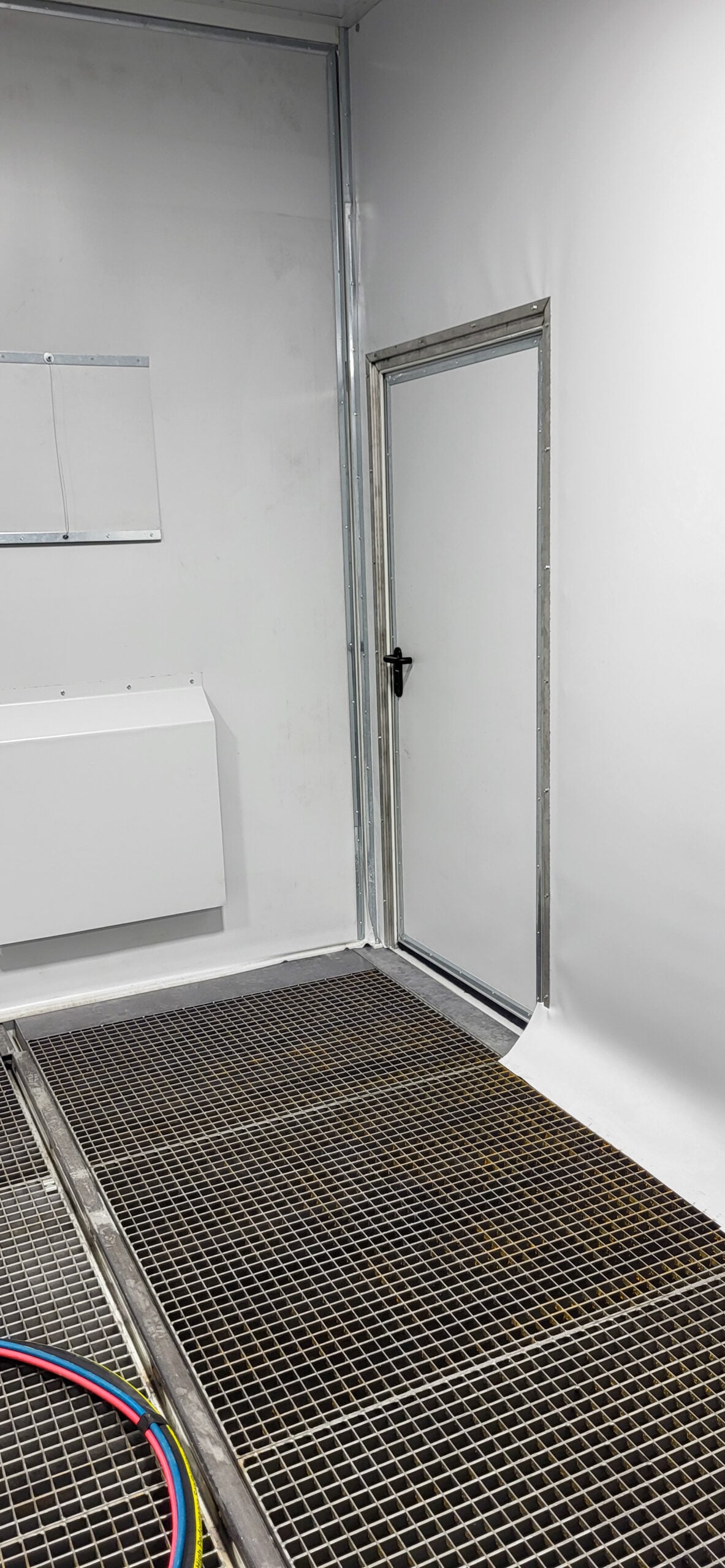

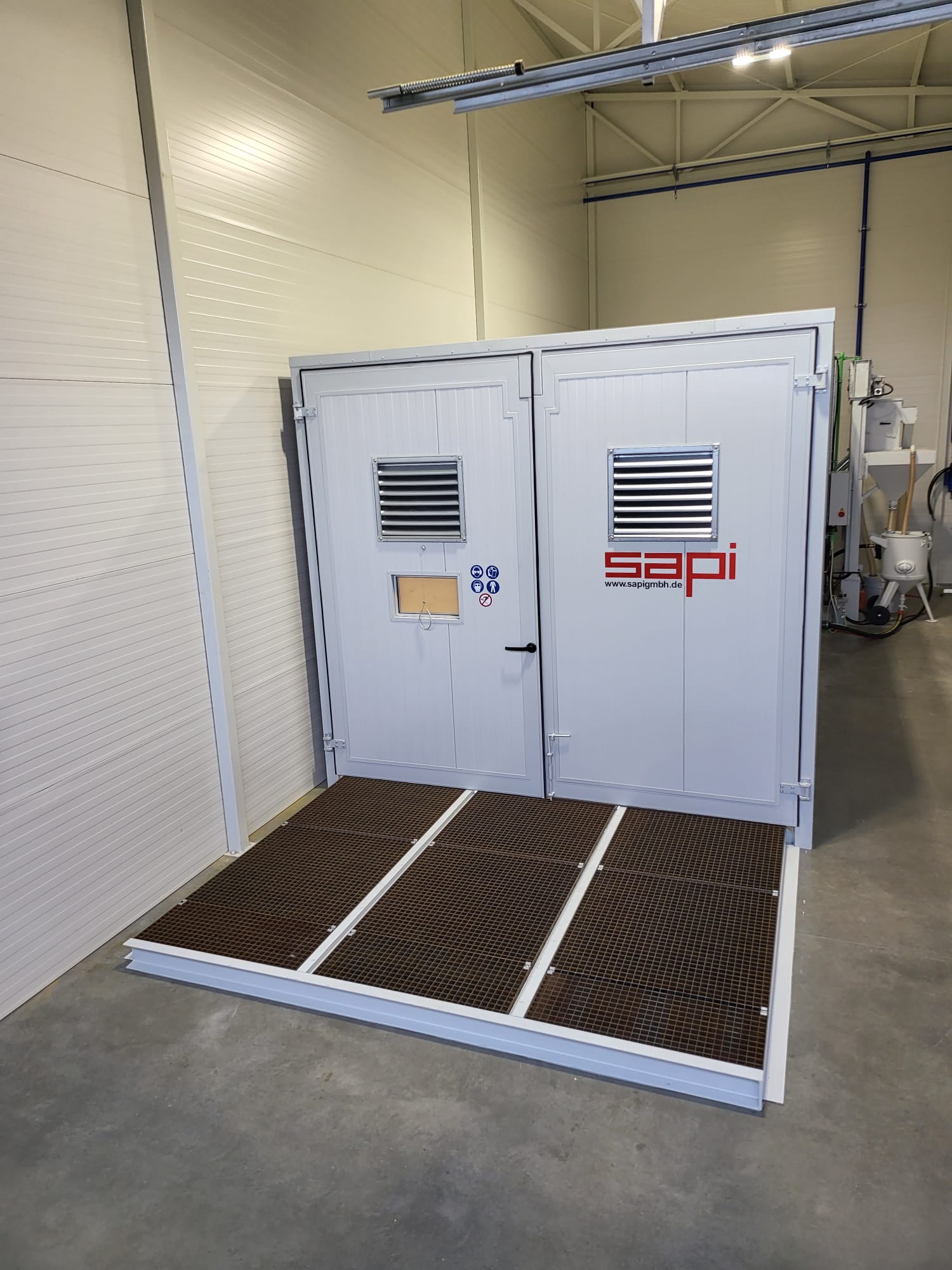

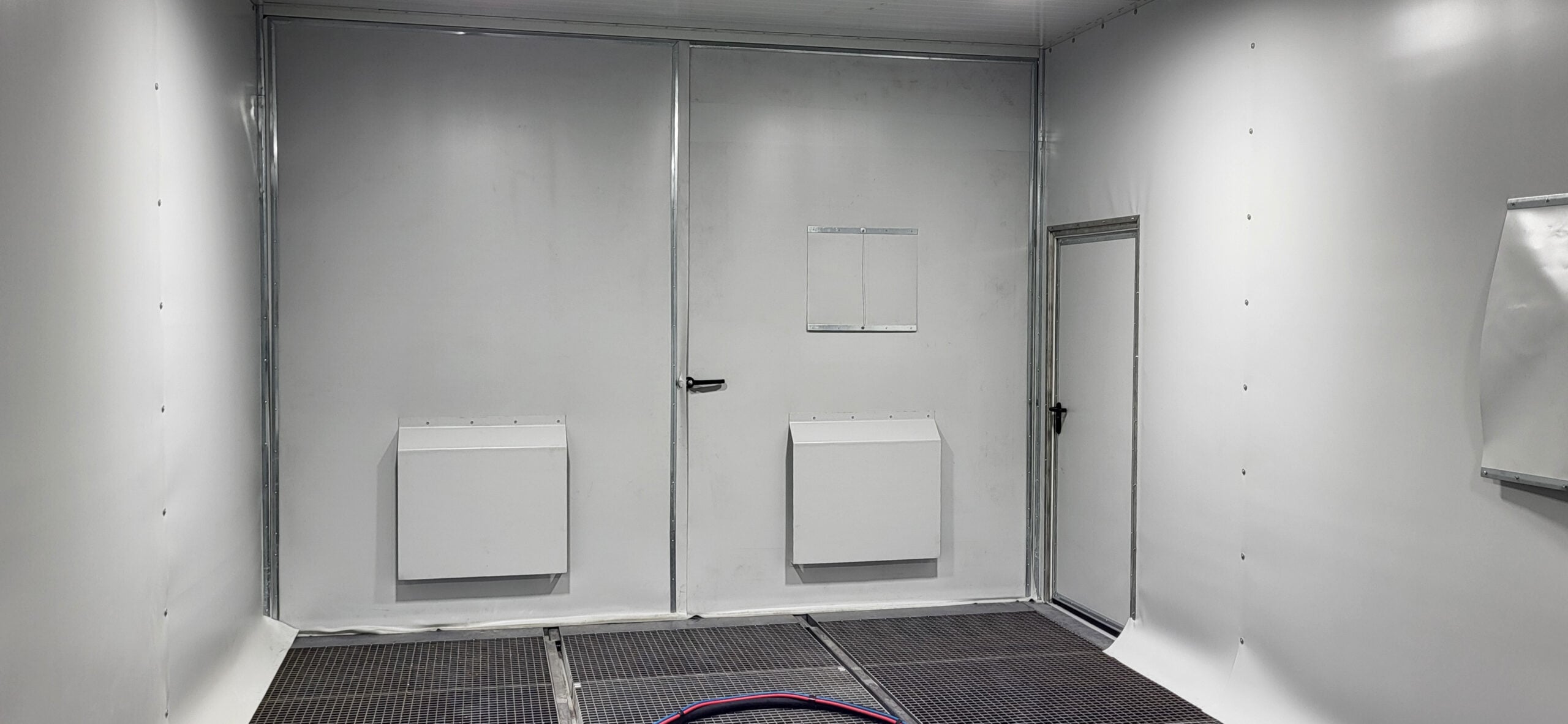

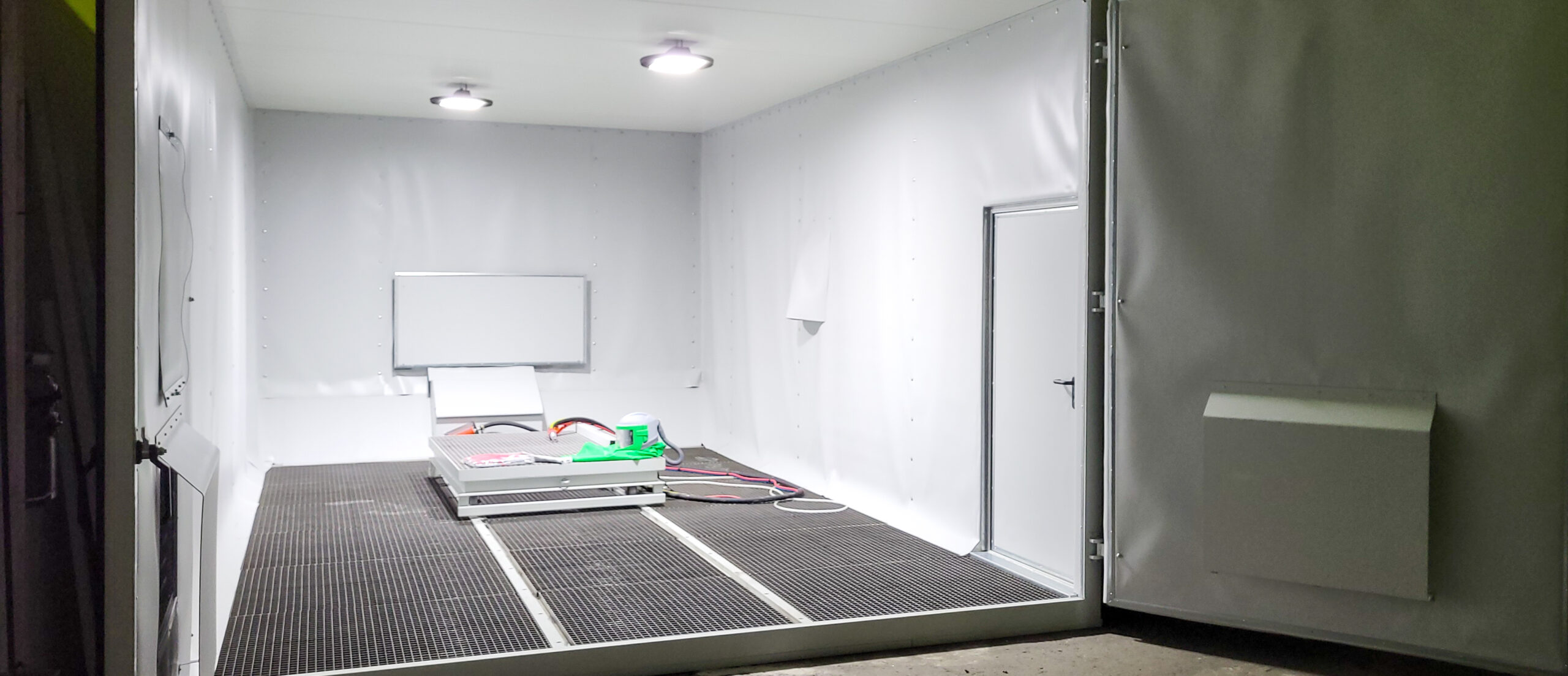

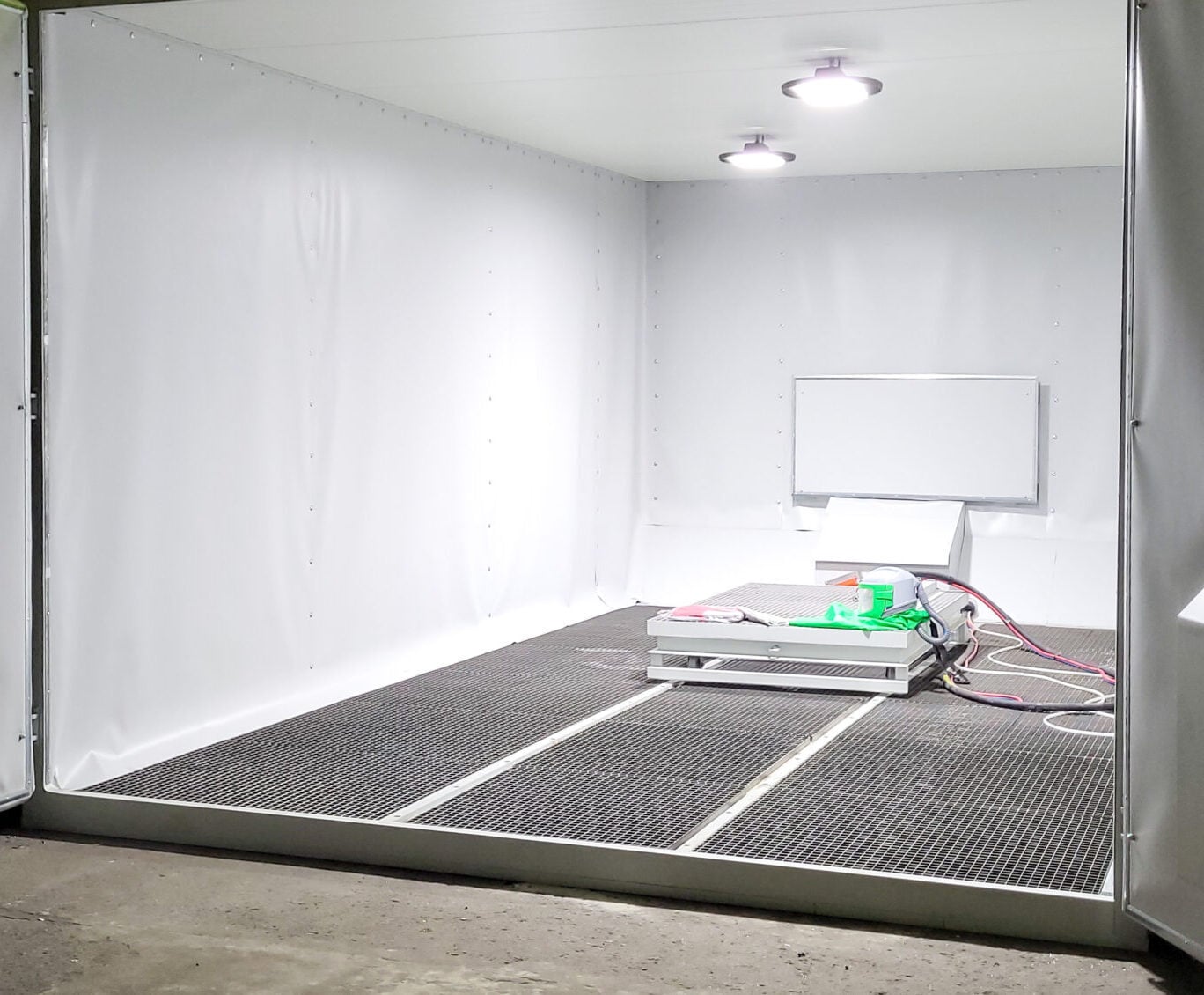

Každá CORE hala má dvojkrídlovú bránu, rozvádzač podľa noriem VDE (IP 54, 8–10 kW podľa modelu) a 2× LED stropné svietidlá s cca 20 000 lúmenmi (200 W). Celá plocha stien je chránená odolnou gumenou výstelkou (69–82 m² podľa modelu) proti opotrebeniu tryskacím prostriedkom.

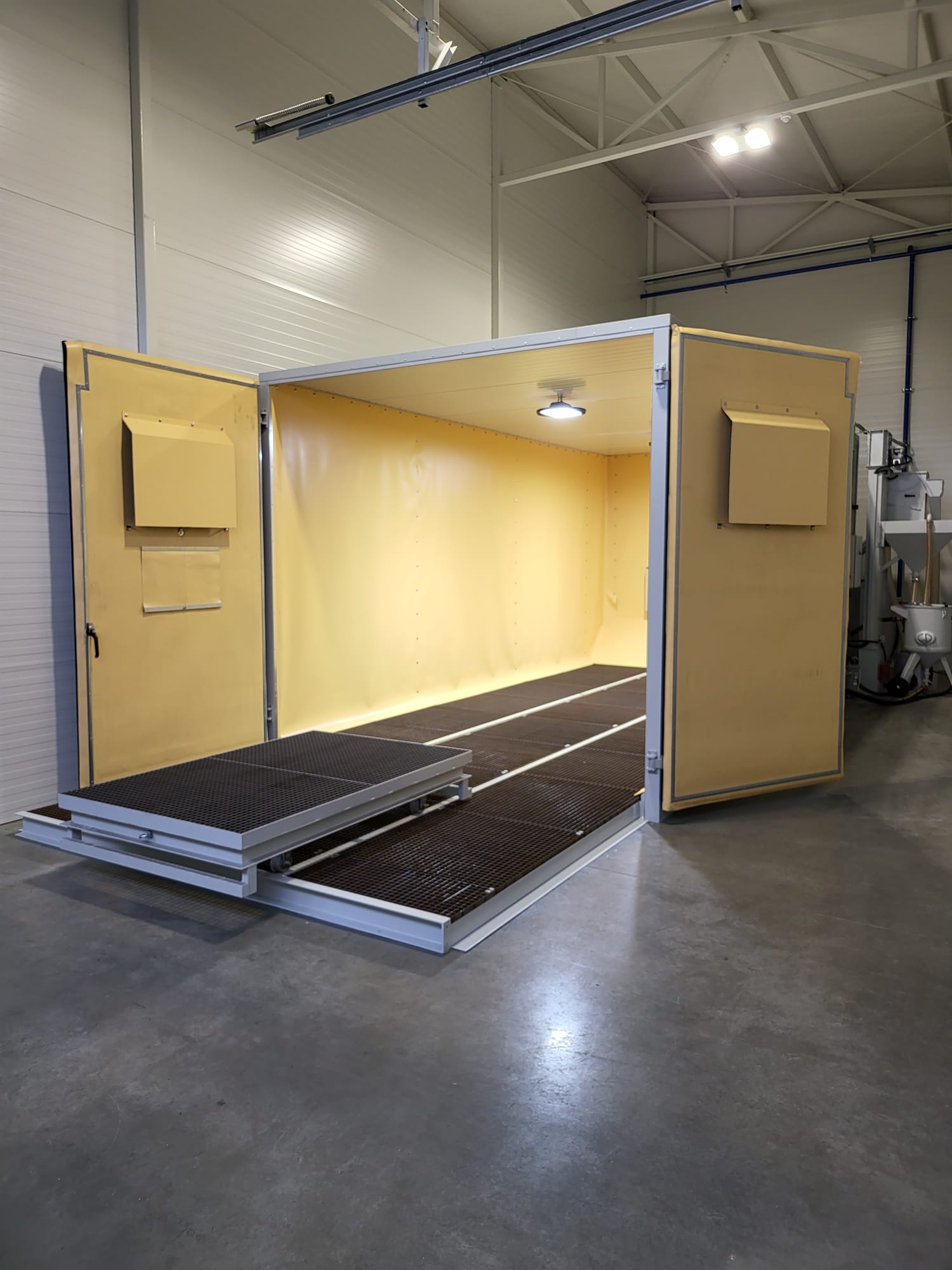

Hala sa stavia na existujúcu, rovnú betónovú podlahu v existujúcej dielni. Prívod stlačeného vzduchu a elektriny (400V / 50Hz) sa zabezpečuje na stavbe.
Automatický recyklačný systém

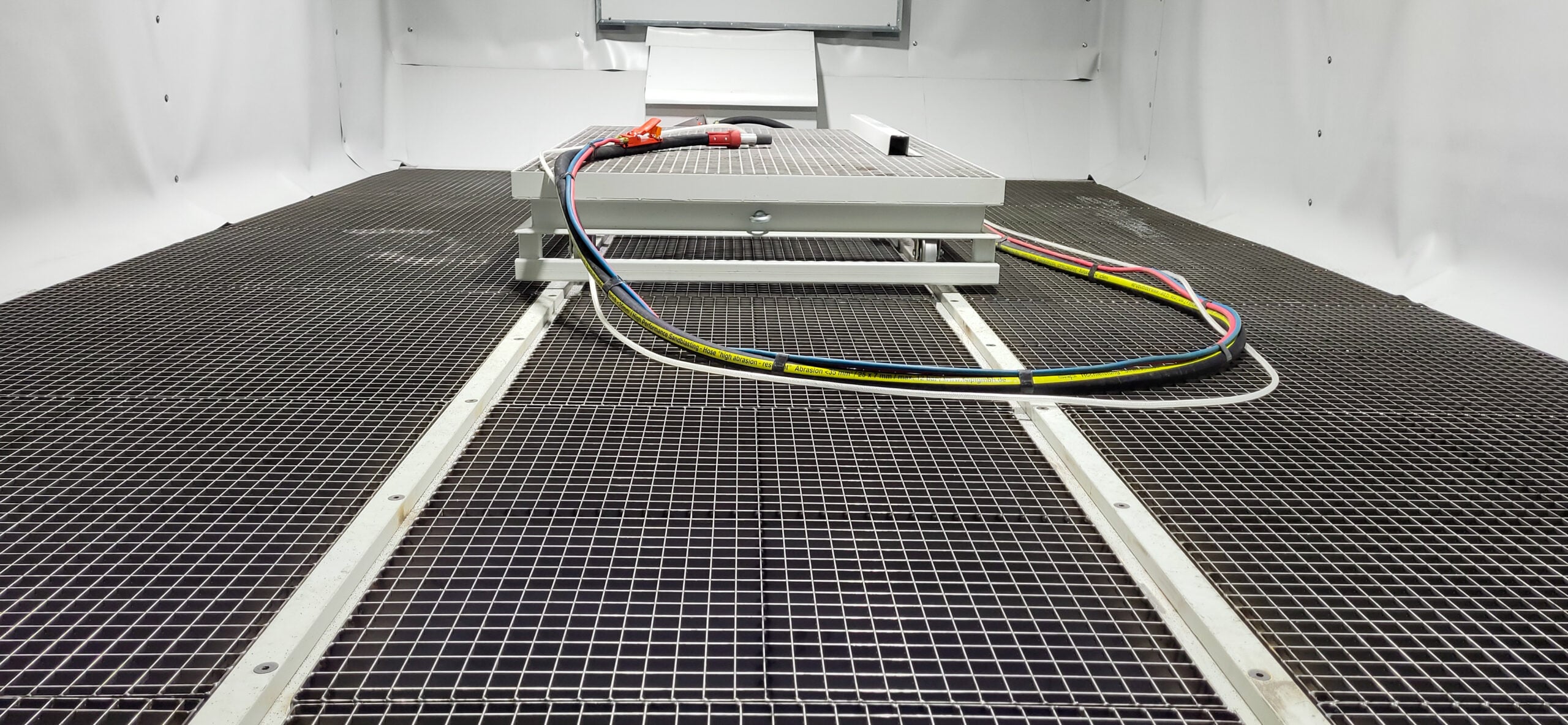

Patentovaný systém plochých dopravníkov SAPI zabezpečuje plne automatický, uzavretý obeh tryskacieho prostriedku.
Porovnanie technických údajov
CORE I · CORE II · CORE III
| Vlastnosť | CORE I | CORE II | CORE III |
|---|---|---|---|
| Dĺžka | 5,90 m | 7,04 m | 7,04 m |
| Šírka | 3,47 m | 3,47 m | 4,17 m |
| Výška | 3,20 m | 3,20 m | 3,20 m |
| Brána | 3×3,3 m | 3×3,3 m | 3×4 m |
| Gumená výstelka | 69 m² | 77 m² | 82 m² |
| Typ filtra | Schirocco PC4 | Schirocco PC8 | Schirocco PC8 |
| Množstvo vzduchu | 3.000 m³/h | 6.000 m³/h | 6.000 m³/h |
| Filtračná plocha | 40 m² | 80 m² | 80 m² |
| Filtračné patrony | 4 | 8 | 8 |
| Zvyškový obsah prachu | < 5 mg/m³ | < 5 mg/m³ | < 5 mg/m³ |
| Výkon motora filtra | 3 kW | 5,5 kW | 5,5 kW |
| Dopravník | 3×T1000 (á 5 m) | 3×T1000 (á 6,25 m) | 1×T1350+1×T1000+1×T1350 (á 6,25 m) |
| Rozvádzač | 8 kW | 10 kW | 10 kW |
| LED svietidlá | 2× 200 W | 2× 200 W | 2× 200 W |
| Tryskací kotol | 100 l | 100 l | 100 l |
| Rozsah tlaku | 0,1–12 bar | 0,1–12 bar | 0,1–12 bar |
| Stupeň ochrany | IP 54 | IP 54 | IP 54 |
| Napätie | 400V / 50Hz | 400V / 50Hz | 400V / 50Hz |
Rozsah dodávky a voliteľné rozšírenia
Každá CORE hala sa dodáva ako kompletne vybavená stavebnica — vrátane všetkých nasledujúcich komponentov.
- ✓ Sendvičové panely pre steny a strop
- ✓ Spojovacie profily z oceľového plechu
- ✓ Dvojkrídlové dvere (3×3,3 m pre CORE I/II, 3×4 m pre CORE III)
- ✓ Elektrický rozvádzač podľa VDE (IP 54, 8 kW pre CORE I / 10 kW pre CORE II+III)
- ✓ 2× LED stropné svietidlá (~20 000 lúmenov / 200 W)
- ✓ Gumové obloženie (69 m² / 77 m² / 82 m² podľa modelu)

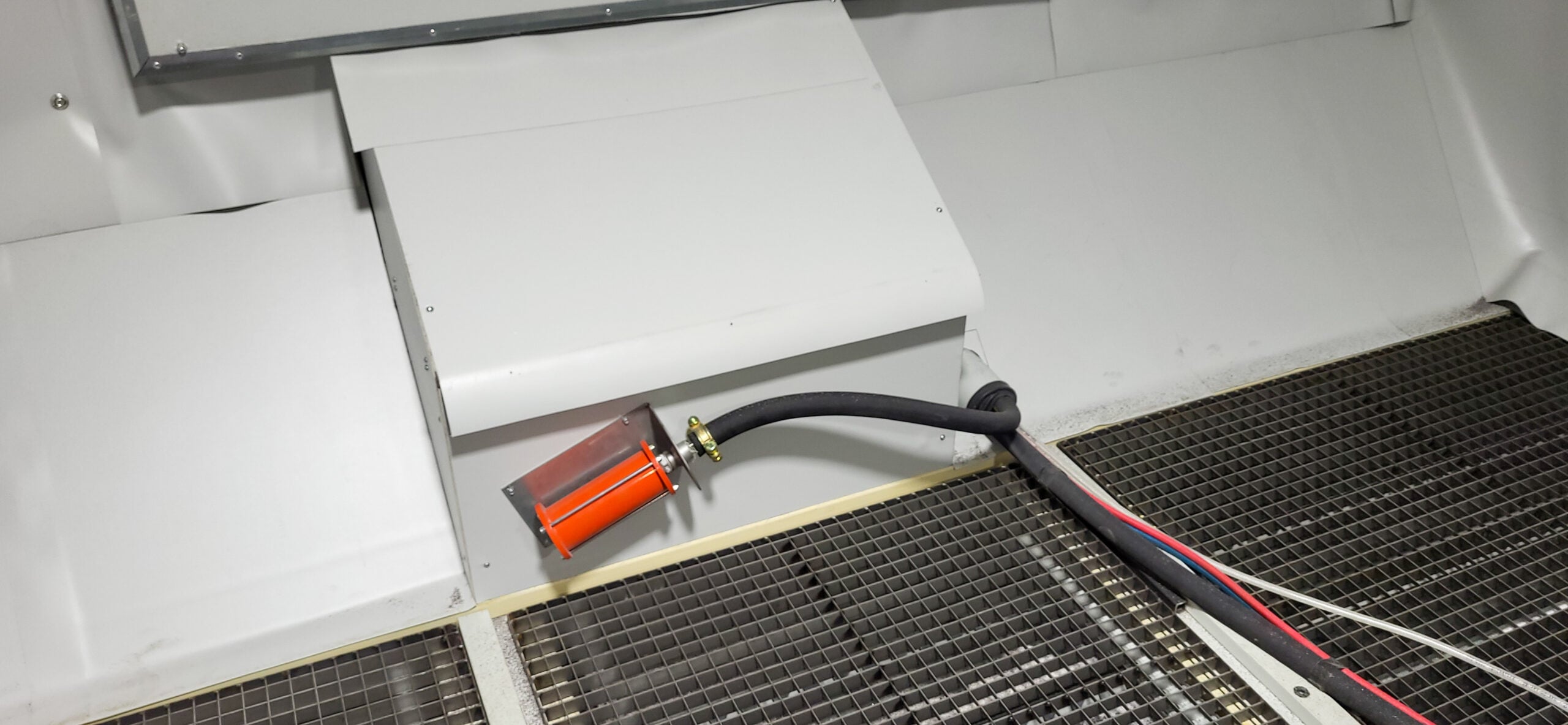

- ✓ Patentovaný plochý dopravníkový systém — pozdĺžny dopravník T1000/T1350 + priečny dopravník T600
- ✓ Štandardný rošt ako podlaha
- ✓ Korčekový elevátor na vertikálnu dopravu tryskacieho média
- ✓ Zásobník tryskacieho média
- ✓ Čistič tryskacieho média s vibračným sitom
- ✓ Kazetový filter SAPI „Schirocco” — PC4 (CORE I) alebo PC8 (CORE II/III)
- ✓ Nárazový predseparátor na separáciu hrubého prachu
- ✓ Pripojovací hrdlo na externé pripojenie
- ✓ 2× prívodné vzduchové mriežky na kontrolovaný prívod čerstvého vzduchu
- ✓ Zvyškový obsah prachu < 5 mg/m³
- ✓ SAPI Premium presné tryskacie zariadenie 100 l — certifikované TÜV
- ✓ Tlakový rozsah 0,1–12 bar, potrubie 1¼”
- ✓ Dlhodobá tryskacia hadica 10 m ø25/40
- ✓ Karbid kremíková tryska 8 mm
- ✓ Vysokovýkonný odlučovač vody (bezúdržbový)
- ✓ Pieskovacia prilba RED 2 — CE certifikácia, penový vankúšik, vylepšená zvuková izolácia
- ✓ Dýchacia hadica 10 m
- ✓ Filter s aktívnym uhlím SAF
- ✓ SAPI pieskovací overál (nylon/bavlna)
- ✓ Pieskovacie rukavice (5-prstové kožené)

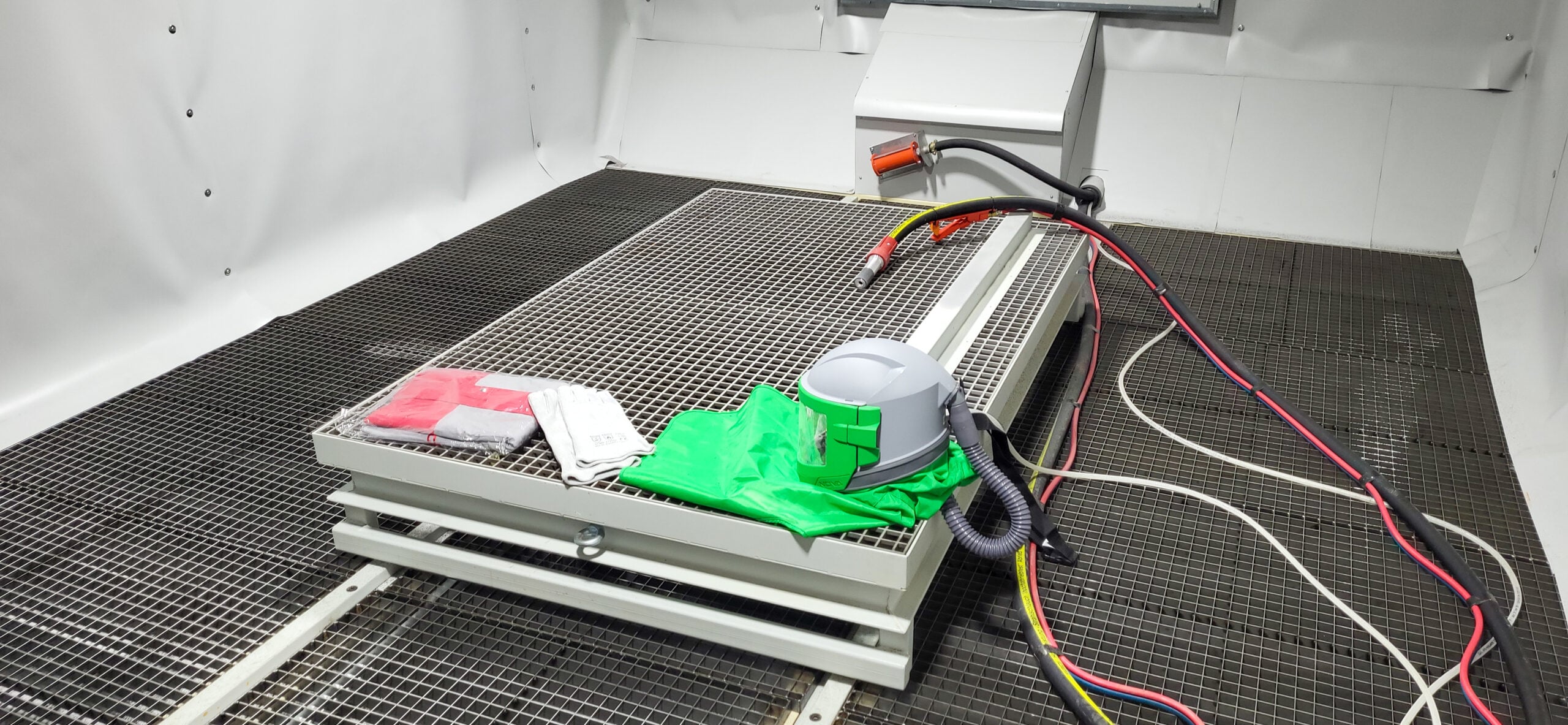

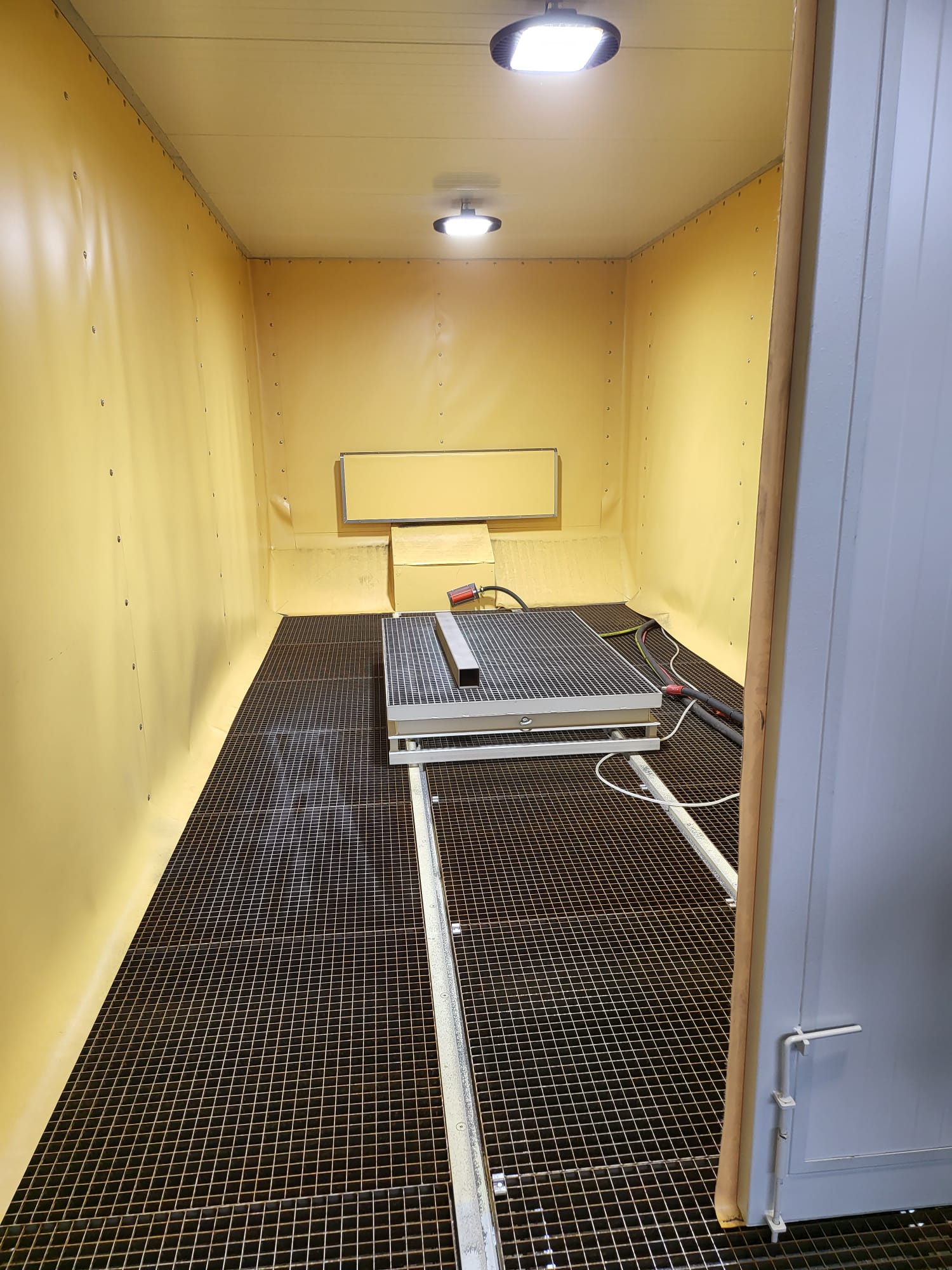

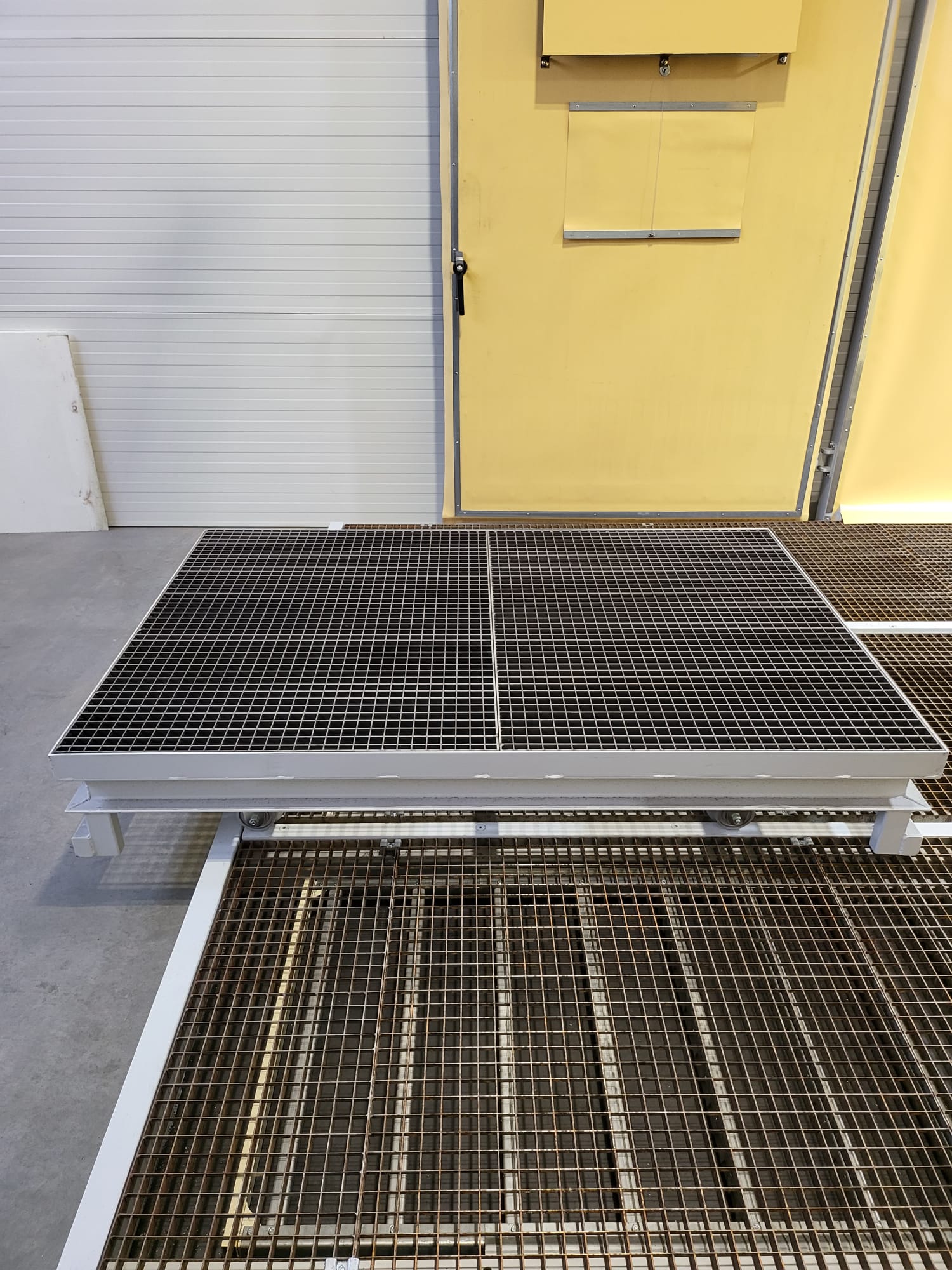

- ◆ Koľajnicový systém + prepravný vozík (max. 2 t nosnosť)
- ◆ Predĺženie koľajníc až 4 m pred halu
- ◆ Dofilter EU trieda 6 — spätné vedenie vzduchu do dielne (zvyškový prach < 2 mg/m³)
- ◆ Doplnkový kazetový filter Schirocco PC1 pre čistič tryskacieho média
Často kladené otázky
Čo odlišuje CORE I, CORE II a CORE III?
CORE I (5,9 m) ist die kompakteste Version mit PC4-Filter (3.000 m³/h). CORE II (7,04 × 3,47 m) bietet mehr Dĺžka und einen leistungsstärkeren PC8-Filter (6.000 m³/h). CORE III (7,04 × 4,17 m) ist die größte Version mit zusätzlicher Šírka, einem größeren Brána (3×4 m) und breiteren Dopravníkn (T1350).
Môže byť hala postavená vonku?
Nie. CORE hala je navrhnutá na inštaláciu na rovnú, nosnú betónovú podlahu v existujúcej dielni.
Môžem integrovať žeriav do CORE haly?
Nie — CORE hala je navrhnutá bez žeriavovej dráhy. Ako praktickú alternatívu ponúkame vozík (za príplatok), s ktorým možno obrobky jednoducho a bezpečne priviezť do haly.
Čo musím zabezpečiť na stavbe?
Prívod stlačeného vzduchu a elektriny (400V / 50Hz), rovná betónová podlaha, dostatočne dimenzované prívody a skladovacie a prepravné možnosti.
Pre aké tryskacie prostriedky je hala vhodná?
Všetky suché, jemnozrnné, minerálne tryskacíe prostriedky — korund, sklenené perly, oceľový granulát, kremičitý piesok a ďalšie.
Aký je dodací termín?
Dodací lehota sa dohodne individuálne po zadaní objednávky.
Aká záruka platí?
12 mesiacov od dodania pri jednosmennej prevádzke (8 h/deň), podľa podmienok VDMA. Opotrebiteľné diely sú vylúčené.
