DUVAR ADAMI®
XL 1300
Boya kabinlerinde ve endüstriyel alanlarda üç boyutlu hareket için pnömatik platform.

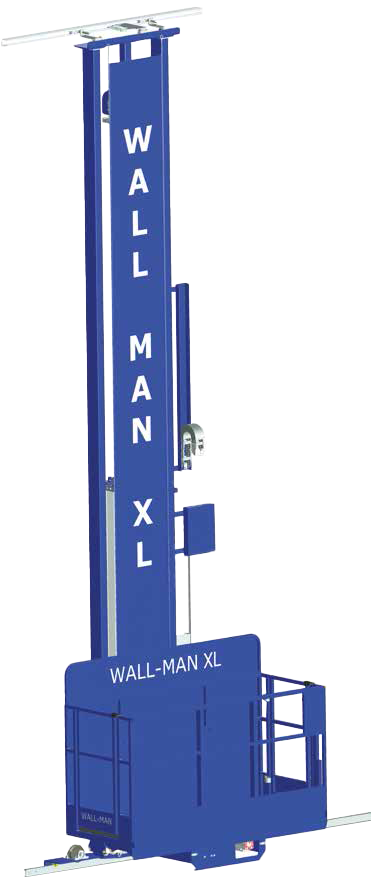

WALL-MAN® XL 1300, boya kabinlerinin ve endüstriyel tesislerin duvarları boyunca güvenli, üç boyutlu hareket sağlayan pnömatik tahrikli bir platformdur. Operatör, herhangi bir yüzeye verimli bir şekilde ulaşmak için yukarı ve aşağı, sola ve sağa ve içeri ve dışarı hareket edebilir. Kaymaz kafes zemini, ATEX onayı ve entegre basınçlı hava bağlantısı, sistemi tehlikeli ortamlar için ideal hale getirir. Her ünite sipariş üzerine yapılır ve kabininizin boyutlarına ve yüksekliklerine uyacak şekilde özelleştirilebilir.
- ATEX onaylı
- Üç boyutlu hareket (yukarı/aşağı, içeri/dışarı, sol/sağ)
- Kafeste kaymaz zemin
- Ölçmek
- Entegre kontroller ve sıkıştırılmış hava bağlantısı
- Kaynaklı çelik yapı, RAL 5015 boyama
Özellikler
| İnşaat | Kaynaklı çelik |
|---|---|
| Sürüm | RAL 5015 |
| Yük kapasitesi | 250 kg (2 kişi + ekipman) |
| Kafesteki kontroller: yukarı/aşağı, sol/sağ, içeri/dışarı; yerde: yukarı/aşağı | |
| Hava beslemesi | 6–8 bar; Kendinden geri çekilen hortumlar aracılığıyla 350 L/dak; Kafes içinde basınçlı hava bağlantısı |
| Platform yüksekliği (yükseltilmiş) | 6000 mm (4000 mm’ye düşürülebilir) |
| Üst rayın üst kenarı | 6800 mm (4750 mm’ye düşürülebilir) |
| Duvar → kafes önü mesafesi | 1390 mm (geri çekilmiş); 2690 mm (uzatılmış) |
| Sepet boyutu | 2005 × 820 mm |
| Kurulum | Platform, yere sabitlenmiş bir ray üzerinde çalışır; üst ray bir kılavuz görevi görür |
| Dikey yük üst rayı | 0 kg (standart model) |
| Yatay yük üst rayı | 163 kg |
| Yatay yük alt rayı | 163 kg |
| Dikey yük alt rayı | 1040 kg |
Kullanır
WALL-MAN XL 1300, dikey ve yatay erişimin gerekli olduğu boya kabinleri, uçak bakımı ve endüstriyel görevler için idealdir. Üç boyutlu hareket, büyük bileşenlere merdiven veya iskele kullanmadan güvenli ve verimli bir şekilde ulaşmayı mümkün kılar. Pnömatik, ATEX onaylı çalışma, onu tehlikeli ortamlar için uygun hale getirir.
Kurulum & Yükler
Platform, zemine sabitlenmiş bir ray üzerinde hareket eder ve üst kılavuz rayı stabilite sağlar. Zemin düz olmalı ve belirtilen yükleri taşıyabilmelidir. Üst ray, standart modelde dikey bir yükü desteklemez, ancak 163 kg’lık yatay bir yükü destekler. Alt ray yatay (163 kg) ve dikey (1040 kg) yükleri destekler. Özel yükseklikler veya ofset konfigürasyonları için lütfen bizimle iletişime geçin.
Teknik Çizimler & Galeri
Sıkça Sorulan Sorular
Üç boyutlu hareket nasıl çalışır?
Operatör, kafesteki pnömatik kollar aracılığıyla yukarı/aşağı, sola/sağa ve giriş/çıkışı kontrol eder. Bu, duvarlar veya büyük yapılar boyunca hassas konumlandırmaya olanak tanır.
Yükseklik ve aralık seçenekleri nelerdir?
Standart platform yüksekliği 6.000 mm’dir ve üst ray 6.800 mm’dir. Müşteriye özel yükseklikler (4.000 mm veya 4.750 mm) istek üzerine mevcuttur.
WALL-MAN tehlikeli alanlar için uygun mudur?
Evet. Sistem ATEX onaylıdır ve tamamen pnömatik olarak çalıştırılır, bu da boya kabinleri gibi potansiyel olarak patlayıcı ortamlarda kullanımını güvenli hale getirir.
Platform özelleştirilebilir mi?
Evet. Her WALL-MAN sipariş üzerine yapılır. Özel ihtiyaçlarınızı karşılamak için yükseklik, erişim ve set dışı konfigürasyonlarda farklılıklar sunuyoruz.
